ナイフ裁断機 / 裁断オプション

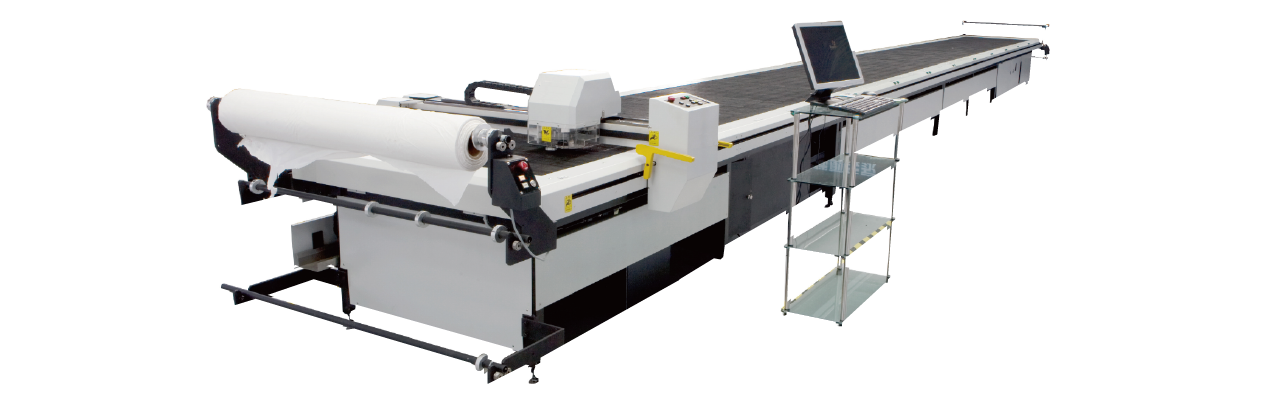

積層自動裁断機

AK-Aシリーズ

1-AK-A cuting_アートボード 1

●特徴(FEATURE)

  • 高効率、生産性の高い積層型裁断機AK-Aシリーズは専用部品を内製化することで、コストダウンを実現しました。
  • 様々なオプション機能の追加でアパレル、自動車、産業資材など幅広い分野で効率的な裁断が可能です。
  • Cutting Solution 『裁断計画』 を合わせて運用することにより効率的な運用が可能です。更にパラメーターを素材毎に設定することで、CAMへ自動反映し作業負荷が軽減されます。

●オプション(OPTION)

  • 追い送り機能: 連続裁断
  • リカバーシート: 隣接パーツの裁断後エアー漏れを防止自動昇降機能付き
  • 冷却装置: 冷風をナイフに吹きつけ熱を抑制、生地の溶着を防止
  • 硬質強化ヘッド: ジーンズ等の硬い素材に対応。新たにナイフインテリジェンス機能搭載で高積層裁断の精度向上
  • ドリル: 3本ドリル(追加2本)
  • 横移動: 本体移動式、テーブル移動式
  • インクマーカー: ヘッド搭載タイプの印付け機能
  • 柄合わせ: CCDカメラ、プロジェクター投影
  • 操作パネル: 逆操作仕様

●仕様(SPECIFICATION)

AK-A170X

AK-A200X AK-A230X

生地幅(㎜)

1,700 2,000 2,300
裁断テーブル長(㎜) (標準)2,000/(ロング)3,300
ピックアップテーブル長(㎜) (標準)2,000/(ロング)3,300
生地重ね高さ(㎜) 50/70 ※生地により異なります
最大裁断スピード 45m/min
コンプレッサー

(気圧)0.55MPa

(エアー量)160NL/min

電源 三相200V-380V/30kw
機械重量(㎏) 3,000 3,200 3,200

●外形寸法

2-SIZE-2_アートボード 1

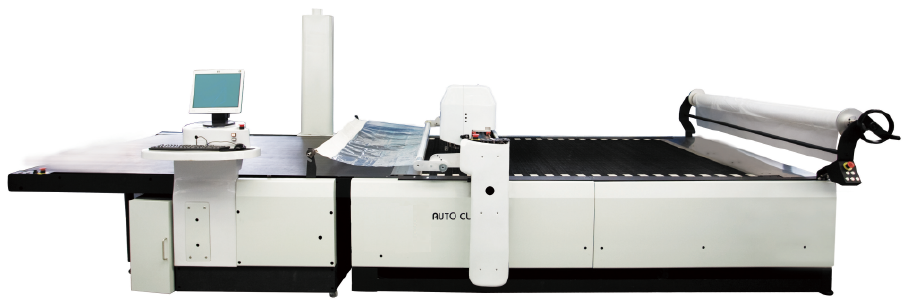

サンプル用自動裁断機

AK-S1624

3-AK-S1624_アートボード 1

●特徴(FEATURE)

  • 省スペースな場所でのサンプル裁断が可能です。
  • AK-Sシリーズと同じヘッドを採用、軽量で高速自動裁断
  • 素材により下敷紙が不要。ランニングコストの削減効果

●仕様(SPECIFICATION)

  • テーブルタイプ: 固定式
  • 生地幅: 1,600㎜
  • 裁断テーブル長: 2,400㎜
  • 生地重ね高: 6㎜
  • 最大裁断スピード: 60m/min
  • コンプレッサー: (気圧)0.55Mpa、(エアー量)60NL/min
  • 電源: 三相200V・380V/22kw
  • 機械重量: 750㎏

●外形寸法

4-S1624-Size_アートボード 1

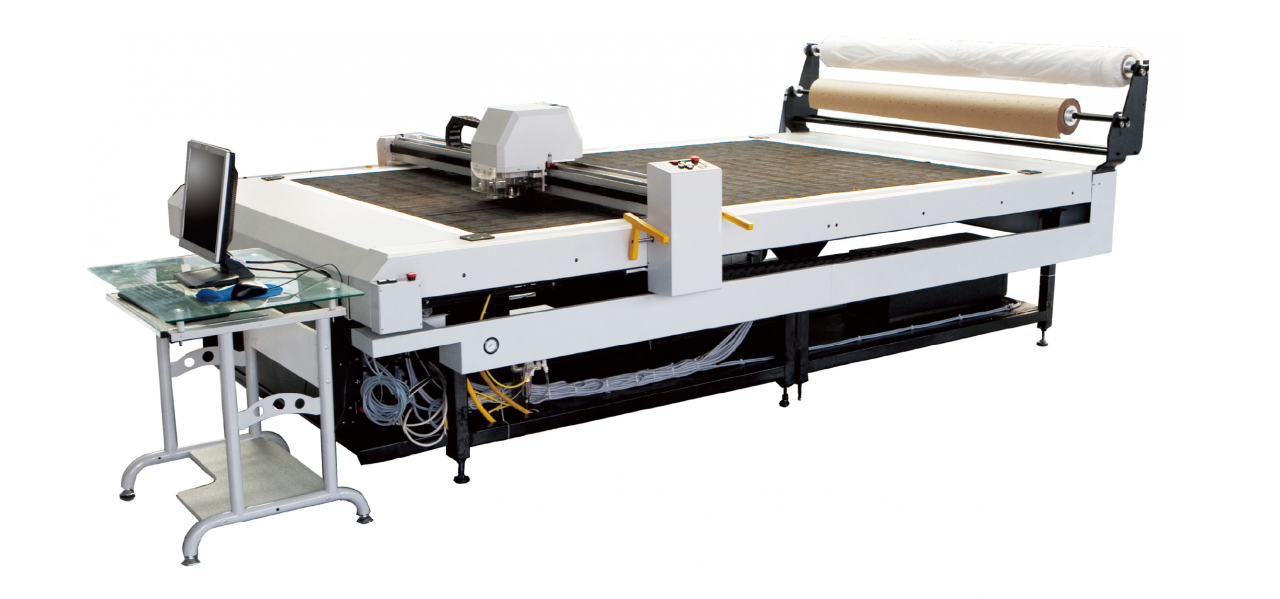

オーダー用固定式高速自動裁断機

AK-Sシリーズ

5-AK-0909_アートボード 1_アートボード 1_アートボード 1

●特徴(FEATURE)

  • 軽量ヘッドで、高速自動裁断が可能なオーダー用固定式自動裁断機です。

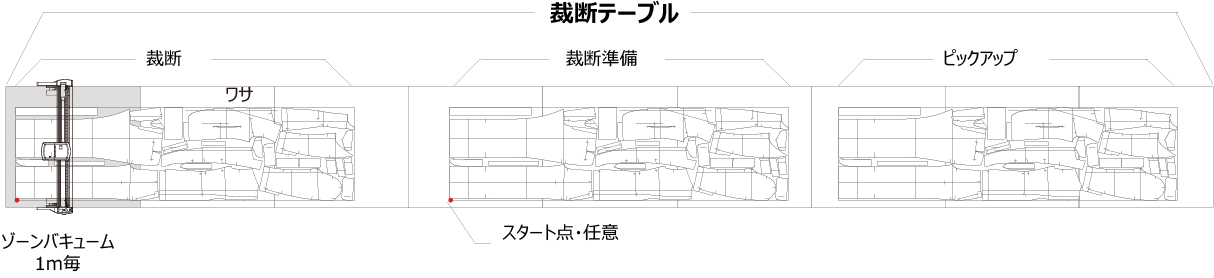

  • 裁断エリアを分けることで、裁断、ピックアップ、準備作業を同時に行え作業効率が上がります。

特徴

  • ゾーンバキューム方式を採用。裁断を行っているテーブルのみの吸引により、節電になります。
  • ワサ裁断も可能です。
  • 素材により下敷紙不要により、ランニングコストの削減が可能です。
6-AK-S0909-CUTTINGTABLE_アートボード 1

●仕様(SPECIFICATION)

AK-S16XX

AK-S09XX

テーブルタイプ

固定式

生地幅(㎜)

1,600

900

裁断テーブル長 (㎜)

5,000/6,000/8,000
9,000/11,000/12,000

生地重ね高さ(㎜)

5※生地により異なります

最大裁断スピード

60m/min

コンプレッサー

(気圧)0.55MPa

(エアー量)60NL/min

電源

三相200V-380V/30kw

機械重量(㎏)

1,600(AK-S0909)

●外形寸法

7-AK-0909SIZE_アートボード 1

バーコードリーダー

8-Barcode_アートボード 1

この上でダブルクリック - ここにキャプションが入ります。

●バーコード、QRコード読取り

裁断指図書に印刷されたバーコード、QRコードを読み取ることで裁断データを呼び出します。手動オペレーションの軽減とミス防止が可能です。

エアーテーブル

●エアーテーブル(Artxxx)

生地をスムーズに搬送するために下からエアーを送ります。

9-Airtable_アートボード 1

裁断データ編集ソフトウエア

MANTIS

裁断データ作成・編集

AGMS CAD/マーキングの裁断データを作成、編集を行うソフトウェアです。

裁断情報はマーカー内、全ピース、全サイズに反映されます。

裁断の自動シミュレーションができます。

10-残布カット線_アートボード 1_アートボード 1

●自動残布カット

11-SimetoryCUT_アートボード 1

●シンメトリー裁断

素材の特性によりシンメトリーに裁断したいときに裁断の方向指示ができます。

12-CUTORDER_アートボード 1

●ピースのカット順変更

変更をエリアで指定

13-Direction-CUT_アートボード 1

●ピース内のカット順の変更

ポイント単位でなくFrom-To(方向の指示)で指示することにより裁断の品質向上が図れます。

MANTIS EDIT

裁断データ編集

裁断データ(GGTフォーマット)を読み込み、編集するソフトウェアです。

他社CADで作成された裁断データも読み取り可能です。

裁断スタート点、ワサ、耳使い裁断、2度切り防止、ノッチ形状の変更などの設定を行います。

14-Mantis Edit_アートボード 1

MANTIS CONTRAL

裁断データ制御

オペレーターが効率よく裁断機のパラメーター設定が可能です。

●裁断スピード、隣接パーツ速度の自動設定 ●刃のUP/DOWN ●裁断順序変更 ●刃物クリーニングの設定 ●溶着防止対応 ●日報確認・印刷 ●裁断マーカーのコピー、削除、印刷 ●裁断のシミュレーション
