レーザー裁断機

外形認識レーザー裁断機

APXX13LD

2-Apros-XX13LD_アートボード 1_アートボード 1

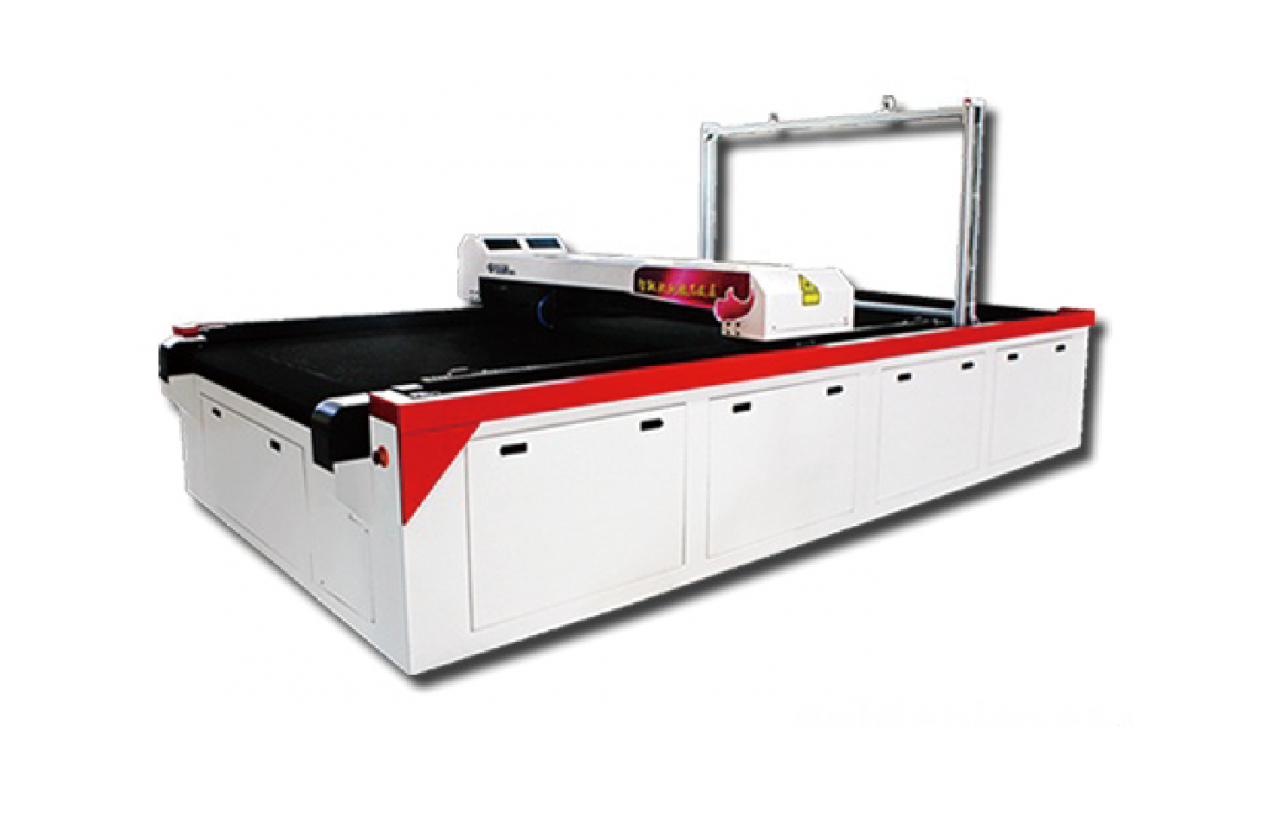

APXX13LD/レーザー裁断機

外形認識機能で伸縮素材へ昇華プリントされたスポーツウェアや異型のぼり、ミニのぼり、刺繍に対応するレーザー自動裁断システムです。

●特徴

  1. 外形認識機能をオールインワン
  2. 認識したい裁断素材によって2機種の選択肢
  3. 小ロットから量産まで、長尺物にも対応可能

用途に応じて幅広い仕様をラインナップ

6-Machingpoint_アートボード 1_アートボード 1

●マッチポイントモード

  1. ノッチや異形のぼりなど緻密な形状を精度よく裁断します。
  2. 伸縮素材(スポーツウェアなど)の裁断にも対応します。
  3. 手間の掛かるミニのぼり裁断の効率化が可能です。
  4.  画像認識から裁断までの時間(条件による)

    Tシャツ:   1着当たり約2分

7-Machingpoint_アートボード 1_アートボード 1

●自動追跡モード

  1. ラインに黒い縁を付け、オフセット指示し裁断します。
  2. 裁断データを作成しない裁断工場で自動裁断が可能
  3. 大型のぼりなどの裁断に最適です。

●仕様(SPECIFICATION)

AP1613

AP1813

生地幅(㎜)

1,600

1,800

裁断テーブル長(㎜)

1,300

1,300

テーブルタイプ

コンベアー式

レーザー形式

CO2ガラスチューブ

レーザー出力(w)

80,100,130,150

最大裁断スピード

36m/min

電源

単相220/7kw

機械重量(㎏)

1,200

1,500

3-Apros-20LD_アートボード 1

APXX20LD / レーザー裁断機

  外形認識機能で伸縮素材へ昇華プリントされたスポーツウェアや異型のぼり、ミニのぼり、刺繍に対応するレーザー自動裁断システムです。

特徴

  1. 外形認識機能をオールインワン
  2. 認識したい裁断素材によって2機種の選択肢
  3. 小ロットから量産まで、長尺物にも対応可能

用途に応じて幅広い仕様をラインナップ

●仕様(SPECIFICATION)

AP1620

AP1820

生地幅(㎜)

1,600

1,800

裁断テーブル長(㎜)

2,000

2,000

テーブルタイプ

コンベアー式

レーザー形式

CO2ガラスチューブ

レーザー出力(w)

80,100,130,150

最大裁断スピード

36m/min

電源

単相220/7kw

機械重量(㎏)

1,300

1,600

4-Apros9050TB_アートボード 1

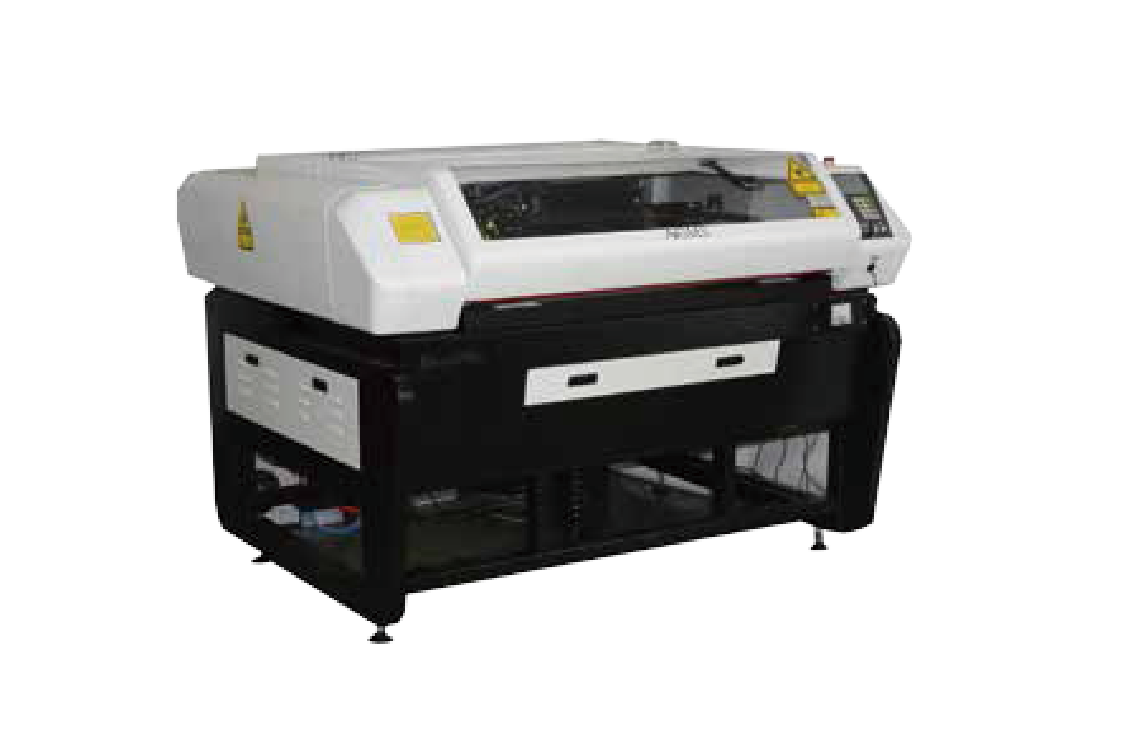

AP9050TB/レーザー裁断機

外形認識機能でワッペン、刺繍パーツの外形を自動読み取って裁断するレーザー自動裁断システムです。

●特徴

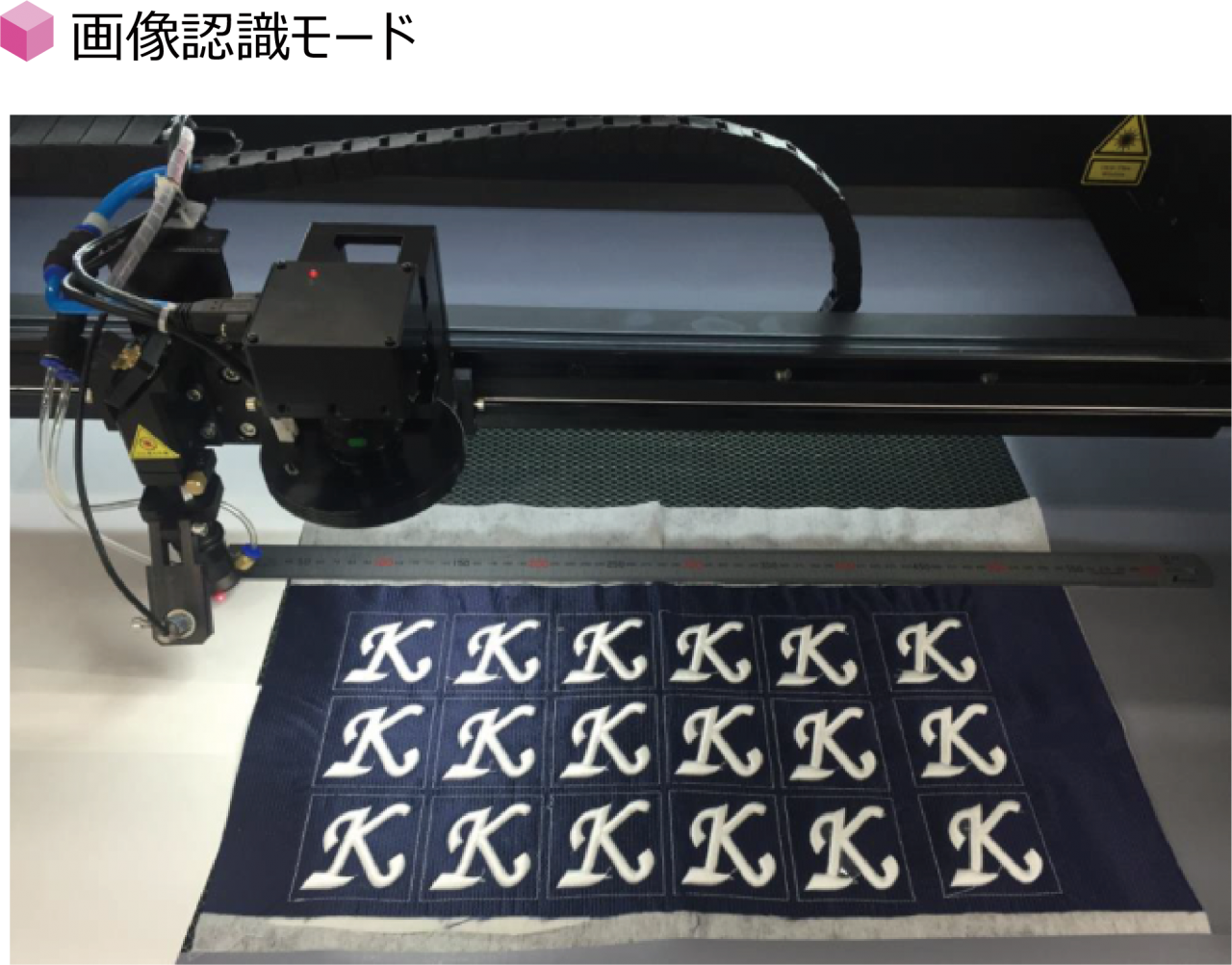

  1. 付属カメラで位置を自動補正し裁断可能です。
  2. 画像認識から裁断までの時間(条件による)

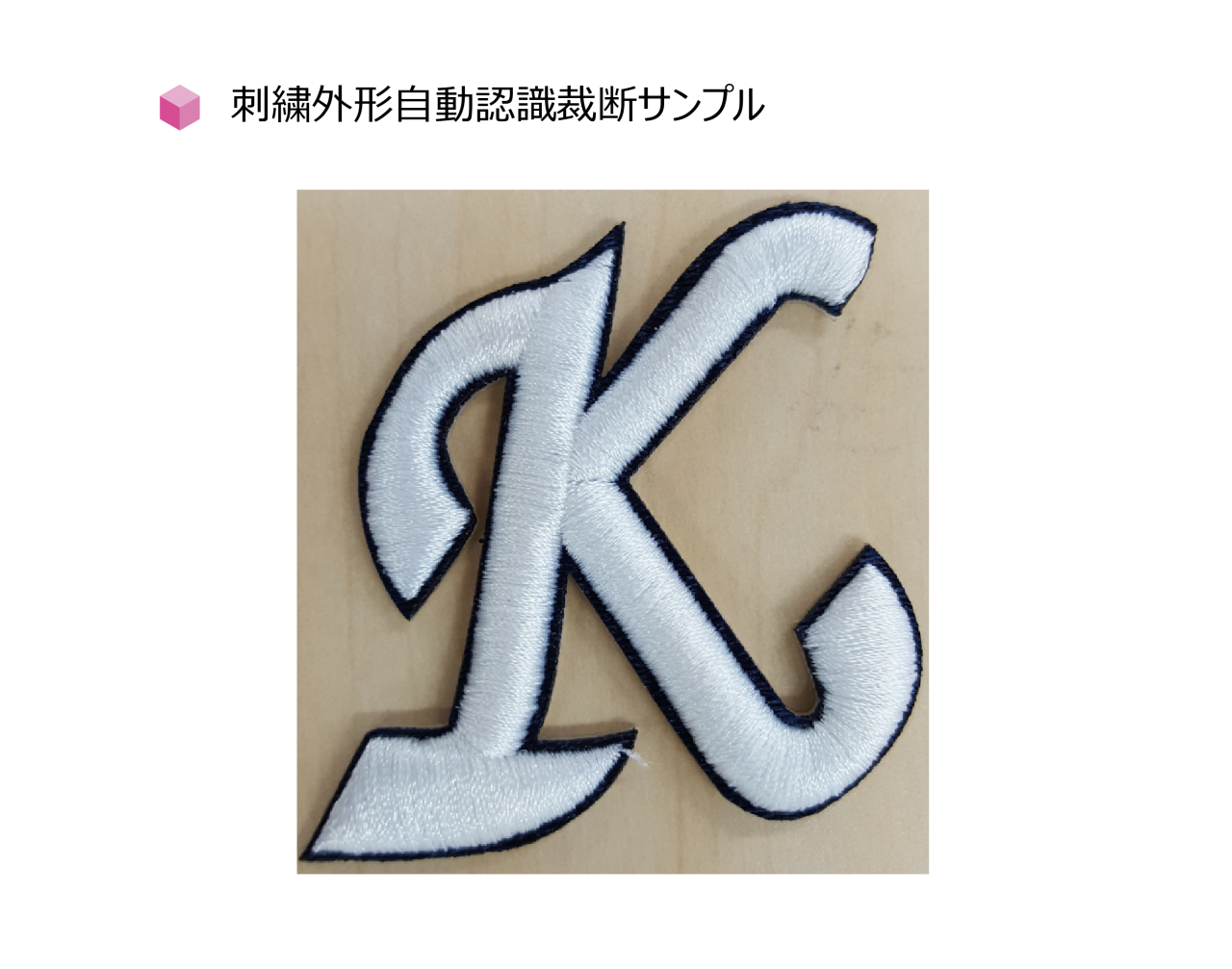

ワッペン:1枚7秒

10-K_アートボード 1
9-Hanikamu_アートボード 1_アートボード 1

●仕様(SPECIFICATION)

AP9050TB

生地幅(㎜)

900

裁断テーブル長(㎜)

500

テーブルタイプ

固定式

レーザー形式

CO2ガラスチューブ

レーザー出力(w)

65,100,130,150

最大裁断スピード

40m/min

電源

単相220/7kw

機械重量(㎏)

350

レーザー裁断機

 ALシリーズ

1-AL-XXXX シリーズ_アートボード 1

ALシリーズ/レーザー裁断機

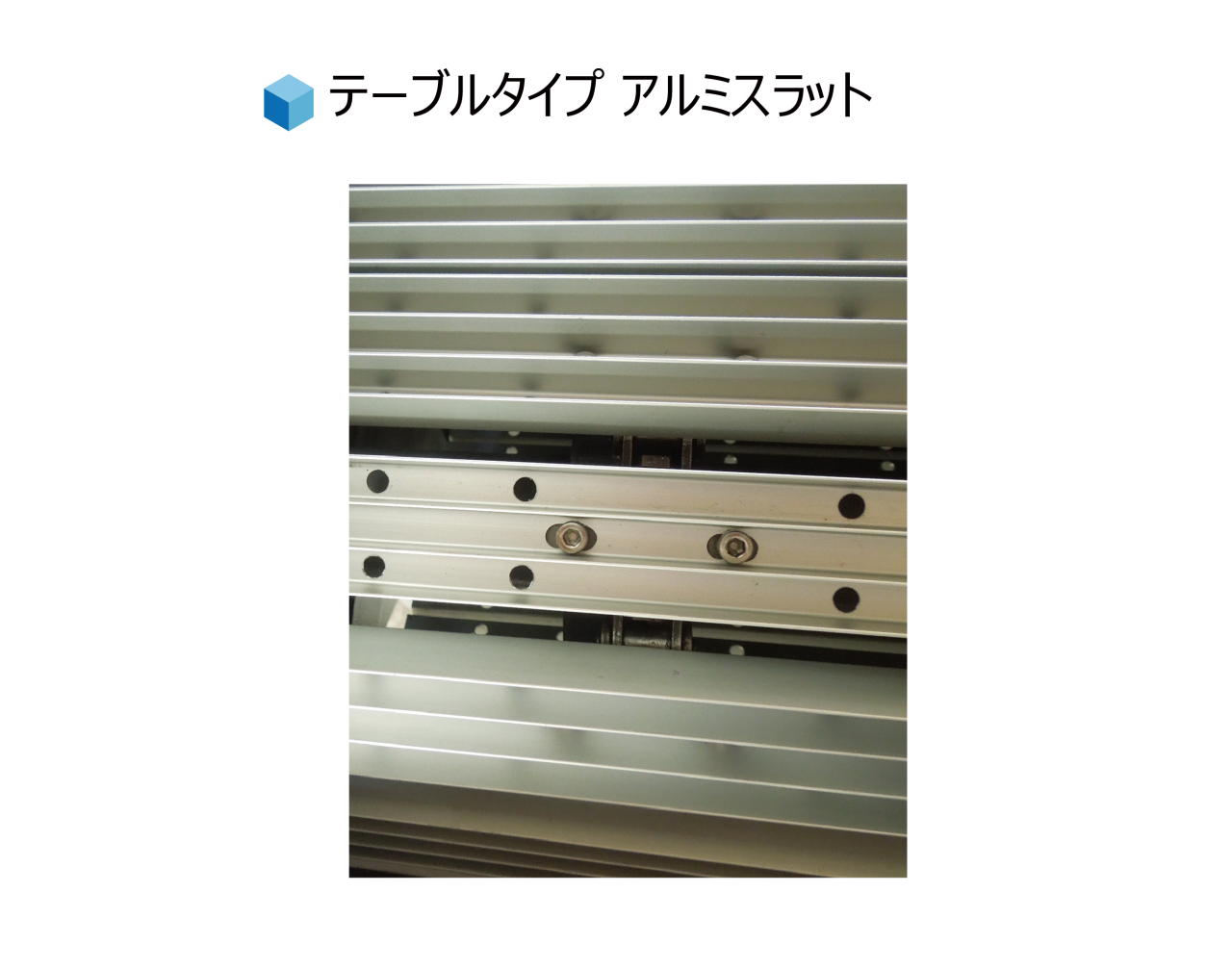

ALシリーズは大きな処理面積のイプシロン型コンベアーテーブルのレーザー裁断機です。

●特徴

レーザーパワーは80~130Wで設計。主に天然繊維、合繊、革、不織布、アクリルなど様々な素材に対応します。

11-Aluminum Slender_アートボード 1

●オプション

機種により、オプション仕様を組み合わせることが可能です。

  1. 独立駆動2ヘッド:ヘッドは干渉しないよう自動制御
  2. ダブルヘッド:同形状の大量・連続裁断が可能
  3. 位置合わせ:プロジェクター投影
  4. インクペン: 内部線描画、印付け対応

仕様 固定式

AL0604

AL1008

AL1309

AL1610

テーブルタイプ

固定式

有効裁断面積(㎜)

600×400

1,000×800

1,300×900

1,600×1,000

レーザー形式

CO2ガラスチューブ

レーザー出力(w)

60,80,100

60,80,100,130

最大裁断スピード

30m/min

電源

単相220V/3.2kw

機械重量(㎏)

230

430

525

610

●仕様  コンベアー式

AL1612

*独立駆動2ヘッド仕様

AL1814

テーブルタイプ

コンベアー式

有効裁断面積(㎜)

1,600×1,200

     1,800×1,400

レーザー形式

CO2ガラスチューブ

レーザー出力(w)

80,100,130

80,100,130,150

最大裁断スピード

18m/min

30m/min

電源

単相220V/5.5kw

単相220V/4~5kw

機械重量(㎏)

1,200

1,150

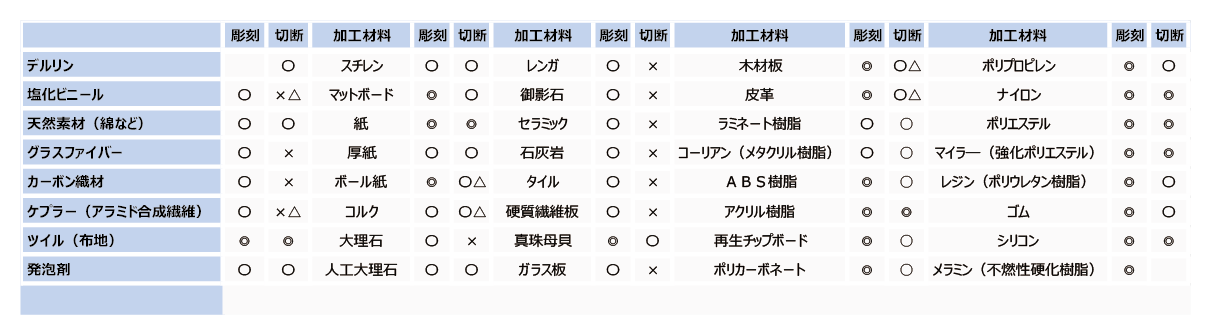

●対応素材(レーザー全般)

解反装置

5-SendingMachine_アートボード 1

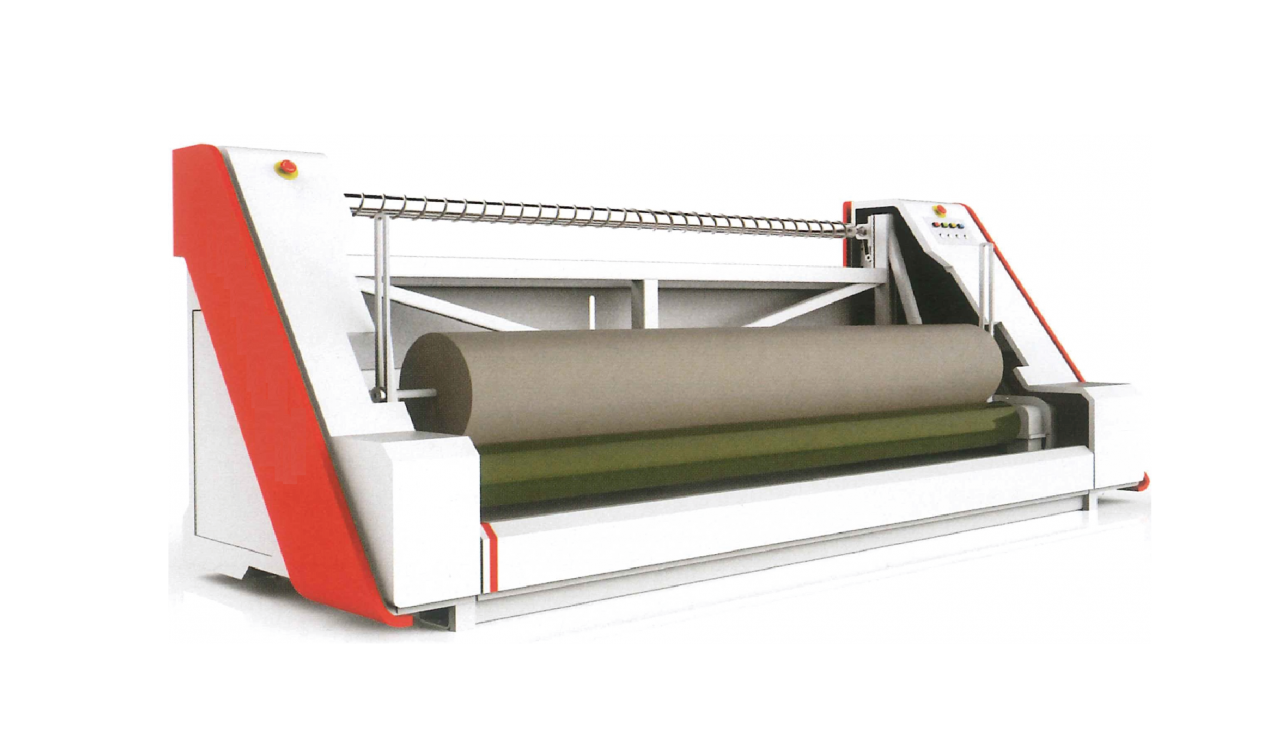

AP 解反装置

生地をレーザー裁断機のアドバンス前に解反することで生地をスムーズにフレームに広げることが可能です。シンプルな解反機構で、連続裁断で効率をアップさせることが出来ます。
