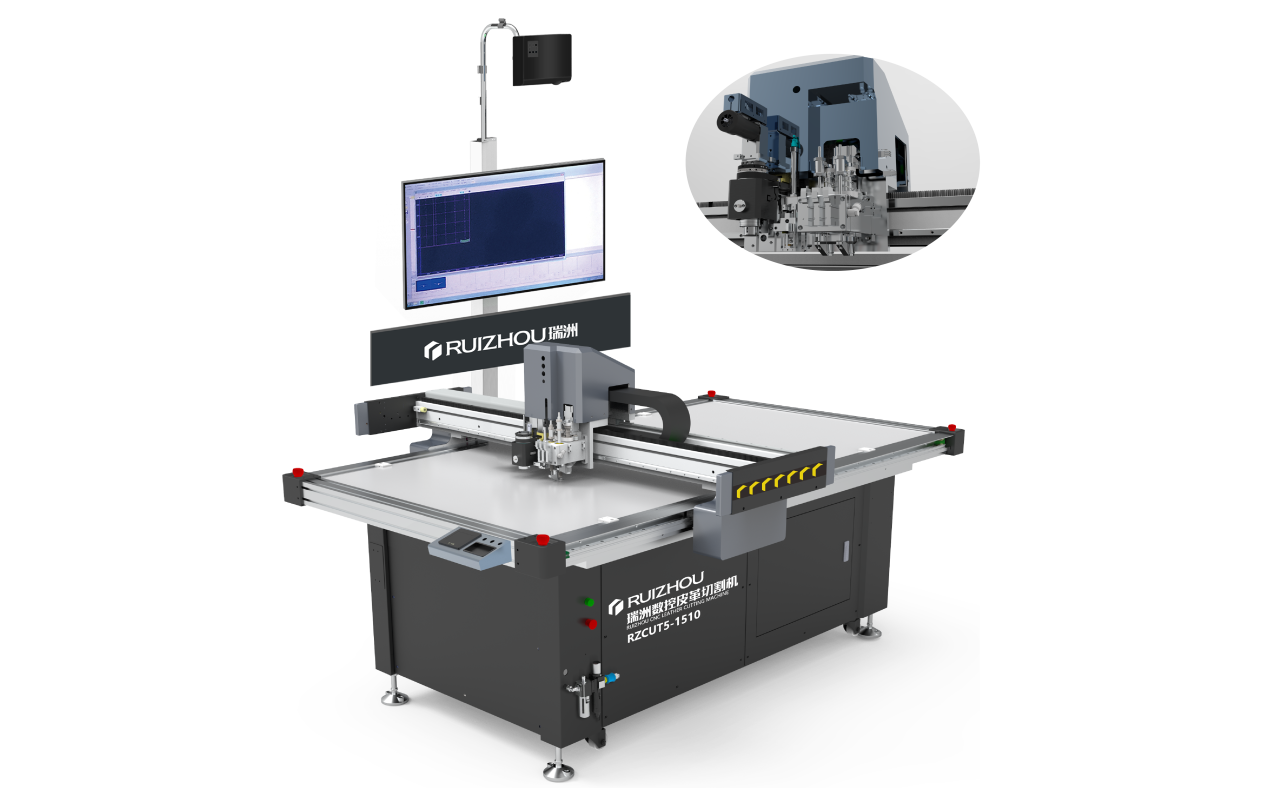

デジタルカッター/本革裁断機

RZCUT6-Eシリーズ

多彩なツールの組み合わせにより、幅広い素材に

裁断、ペン描き、ポンチ穴あけなどの裁断・加工の工程を一台で実現する裁断機です。

裁断テーブルにパーツを投影（プロジェクターシステム）、

効率的にパーツを配置し、本革やウェットスーツの裁断が可能です。

■多彩なツール

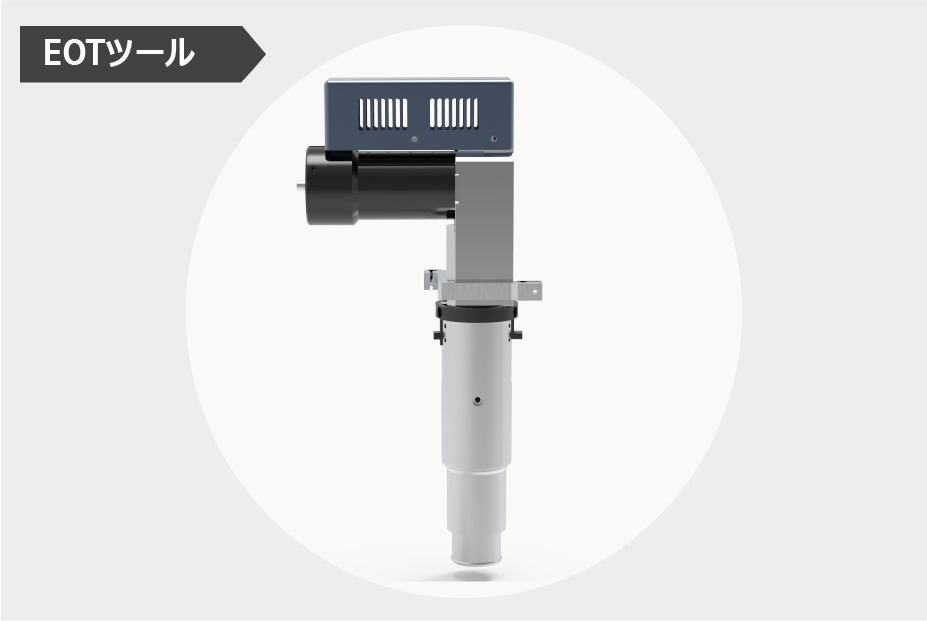

EOTツール（電気振動ツール）

・標準EOTツール

中密度な素材の裁断の電気振動ナイフツール

＊細かい外形の裁断に最適

回転：17,800回転/分

ストローク長：１mm

ビーム高さに合わせてEOT長さを20mm、

30mm、40mm延長可能

・EOT150ツール

回転：8000回転/分

ストローク長：３mm

ビーム高さに合わせてEOT長さを20mm、30mm延長可能

・EOT２５０ツール

回転：8000回転/分

ストローク長：5mm

ツール長さ延長不可

ナイフクリップタイプ：厚0.63ｍｍ、厚1ｍｍ

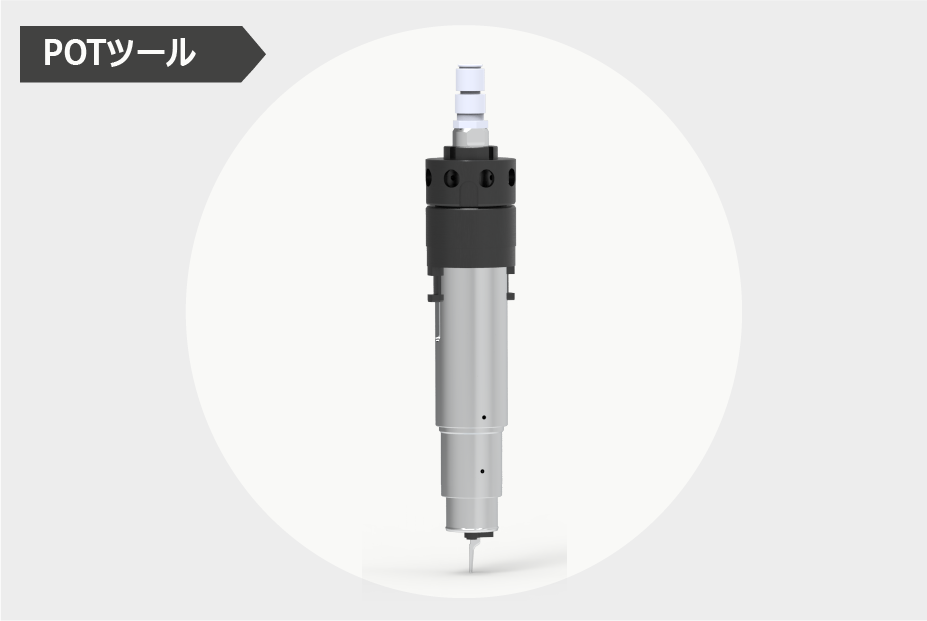

POTツール（空気振動ツール）

8ｍｍのストローク長と空気圧の駆動による空気振動ツール

＊硬い、厚みのある素材に最適

回転：13,５00回転/分

ストローク長：８mm

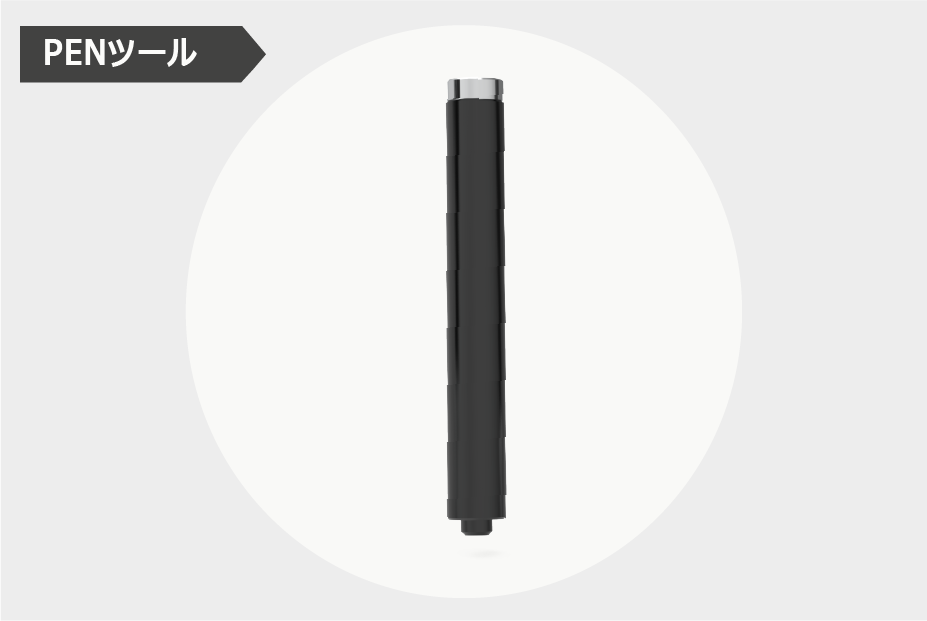

PENツール

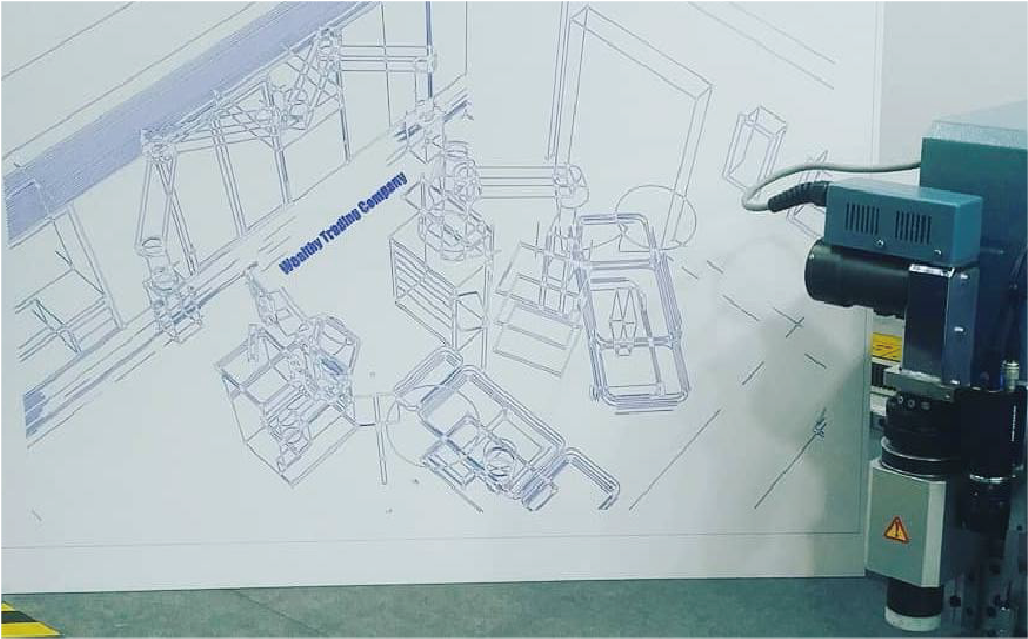

型紙などへ描画

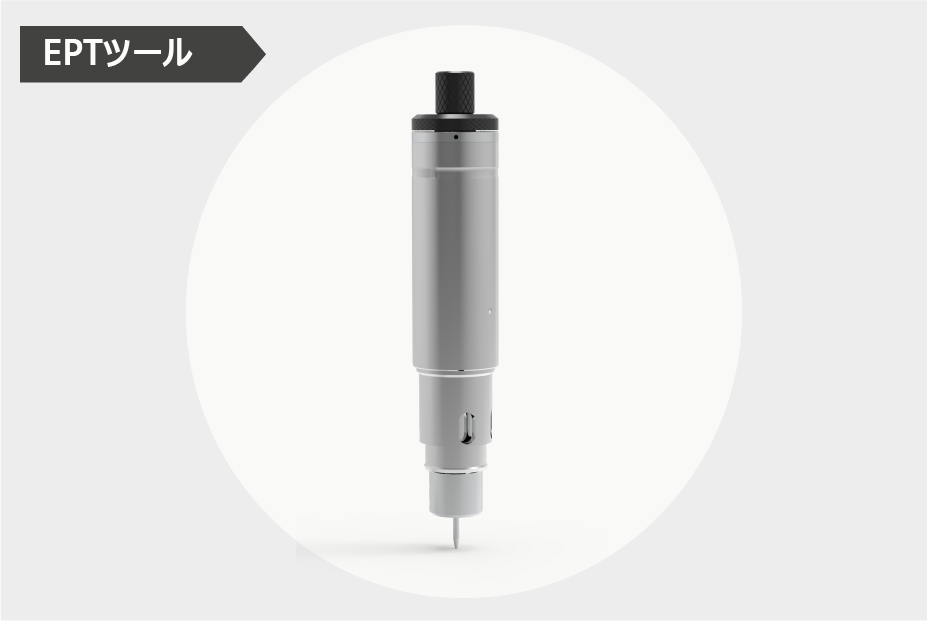

EPTツール（電気制御1本ドリル）

穴（ポンチ）を開けるツール

穴直径：0.5ｍｍ～5ｍｍ

ドリル（１１種類）：

0.8mm,1.0mm,1.2mm,1.5mm,

2.0mm,2.5mm,3.0mm,3.5mm,

4.0mm,4.5mm,5.0mm

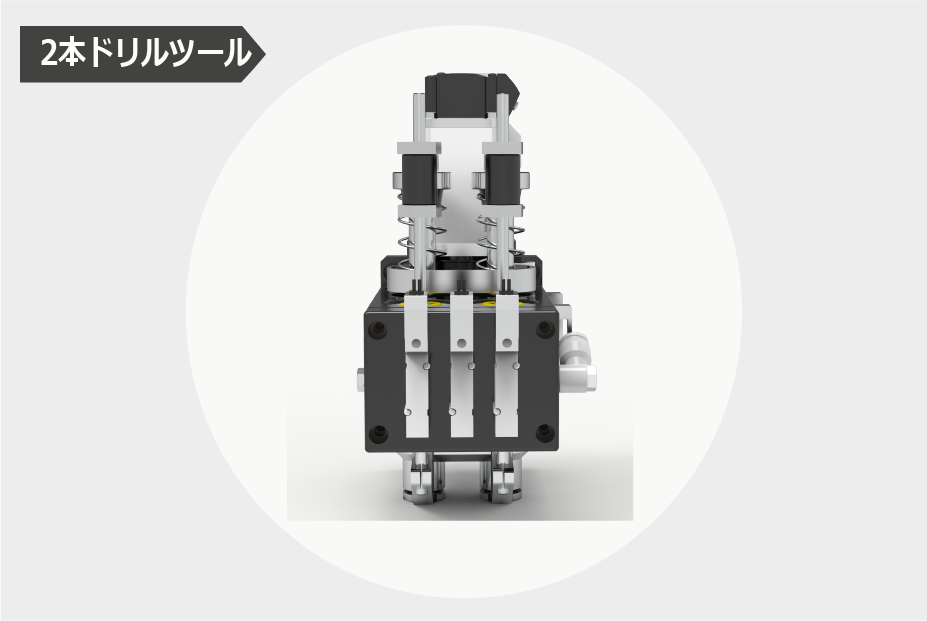

2本ドリルツール（エア制御2本ドリル）

サイズが違う2本ポンチで穴（ポンチ）を開けるツール

穴直径：0.5ｍｍ～5ｍｍ

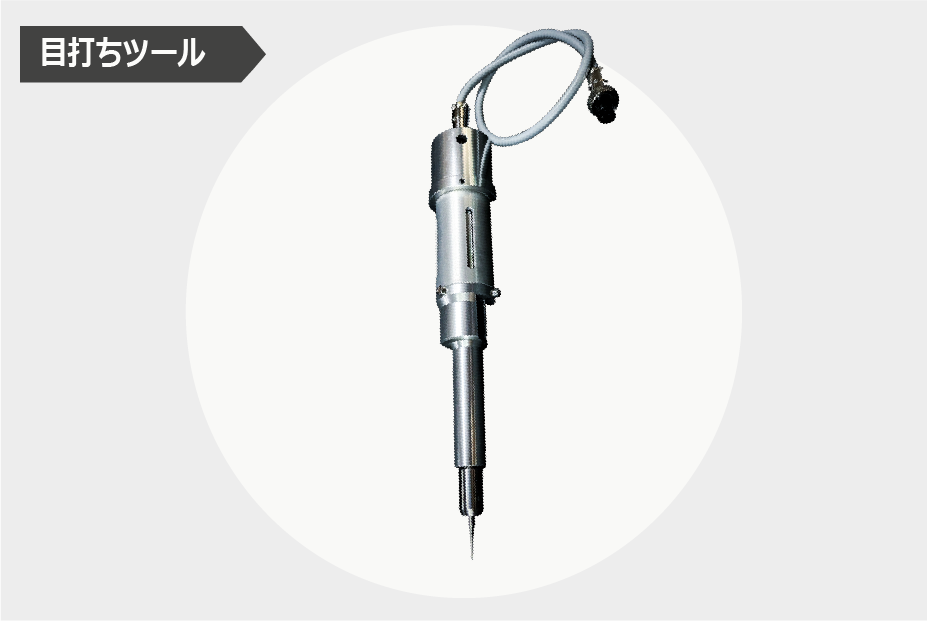

目打ちツール

目打ち位置を指示するツール

針直径：0.8mm

■裁断・加工サンプル

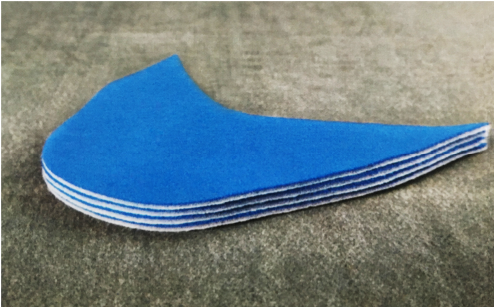

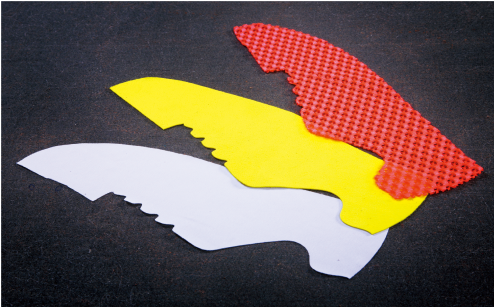

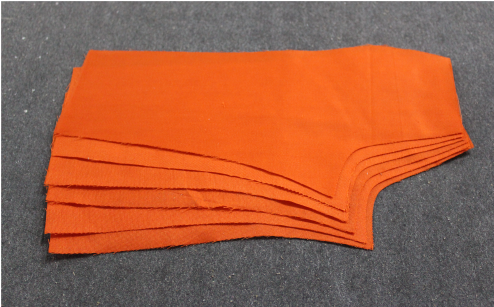

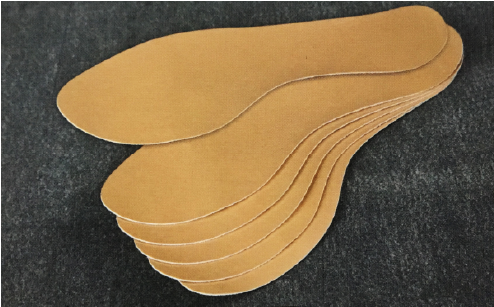

EOTツール使用

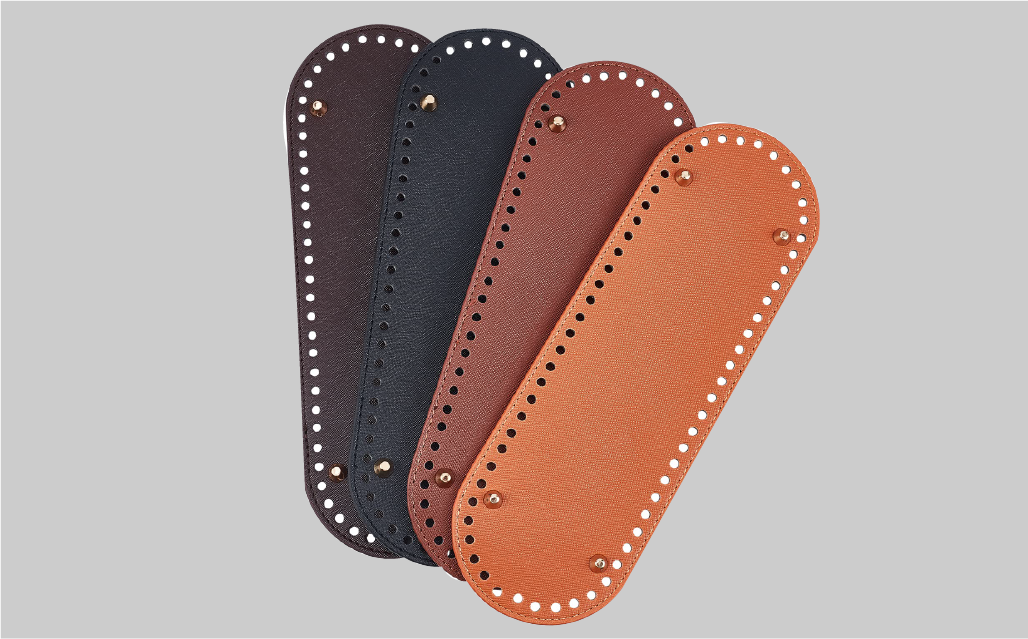

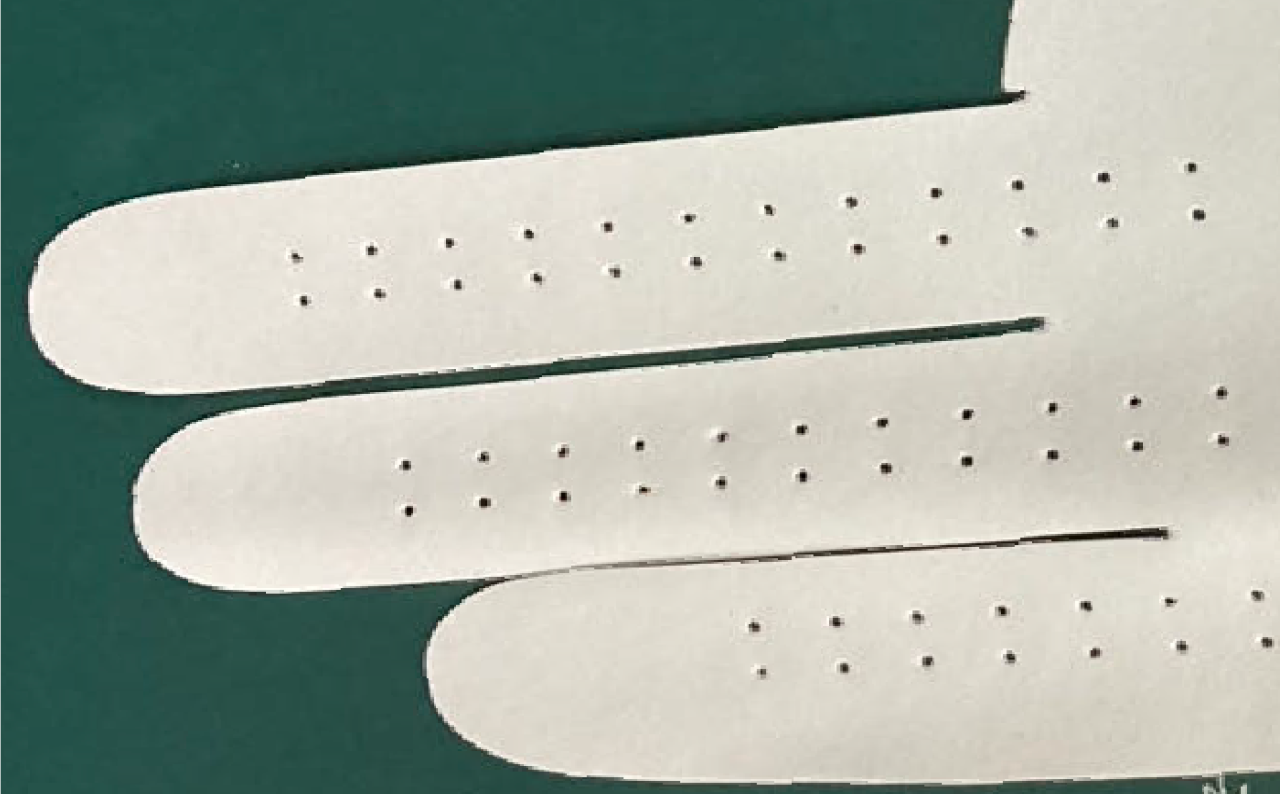

EPTツール使用

2本ドリルツール（エア制御）

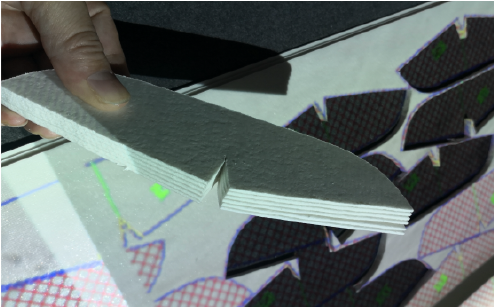

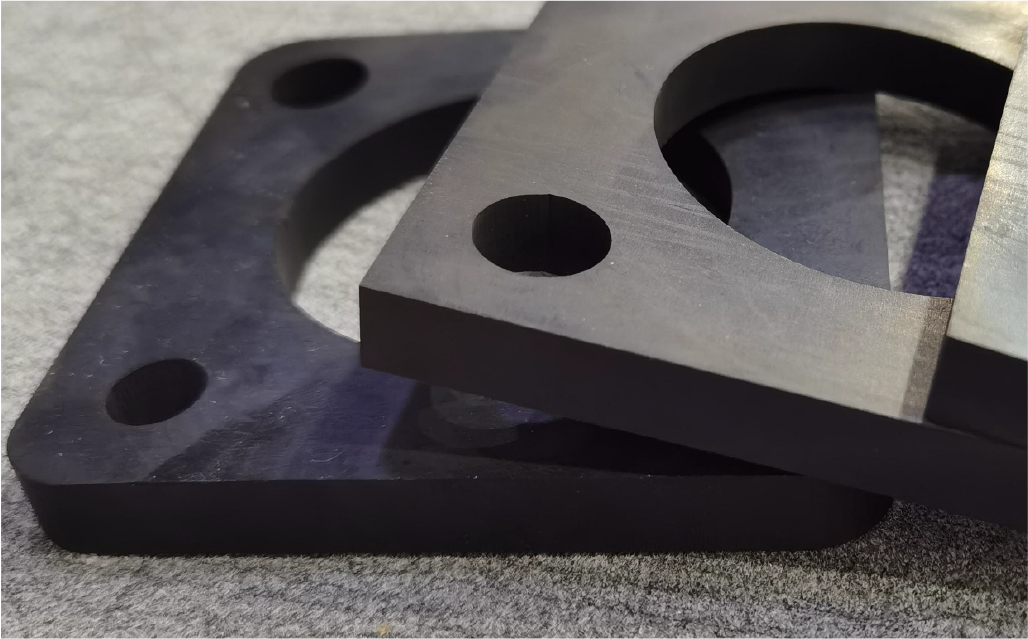

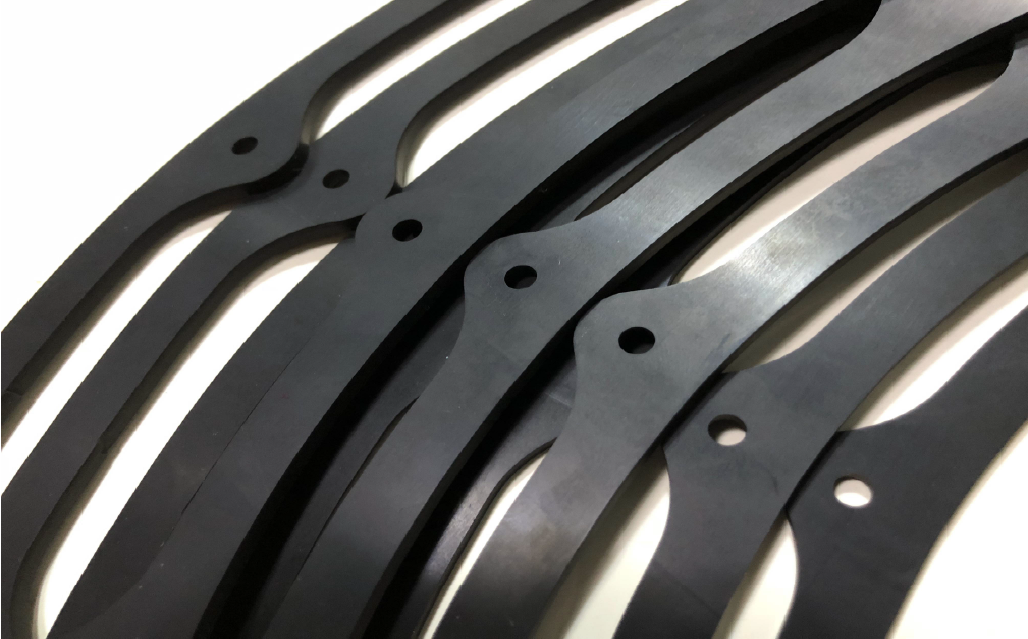

POTツール使用

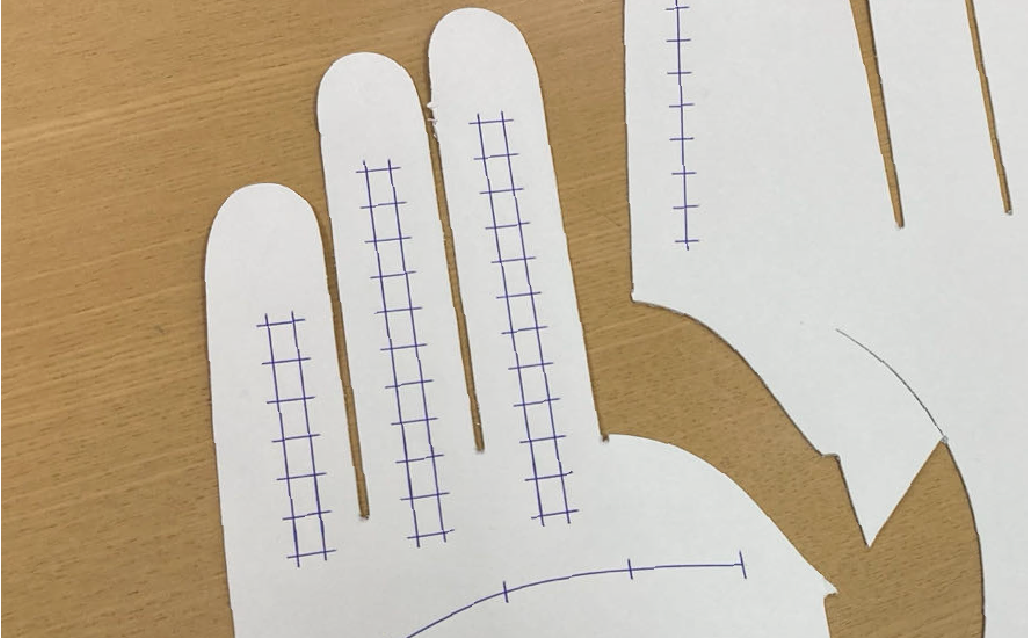

PENツール使用

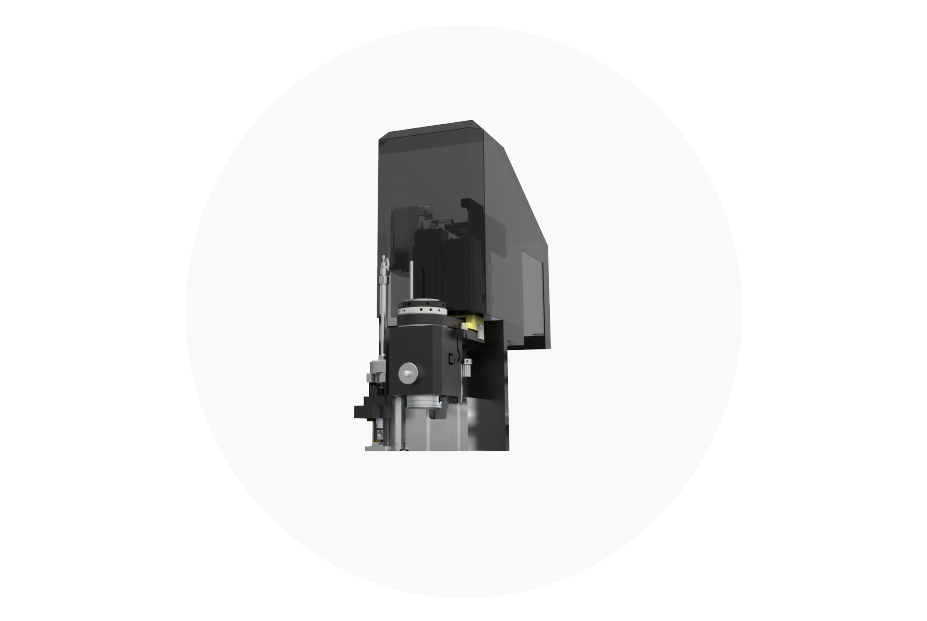

■ヘッドユニット交換システム例

標準ヘッド（EOT/POT+PEN)

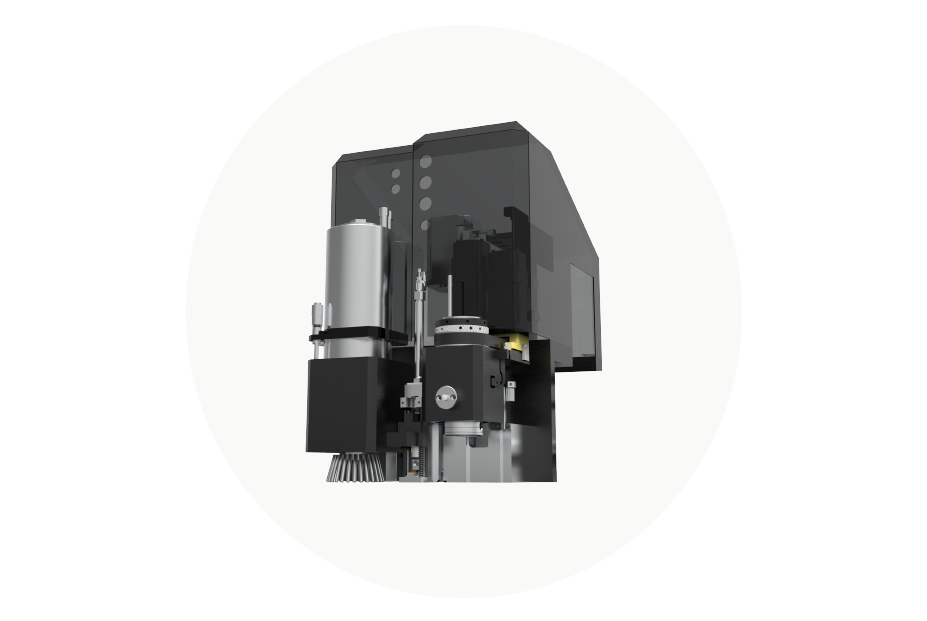

ツール組み合わせヘッド（EOT/POT+PEN+Milling（溝加工））

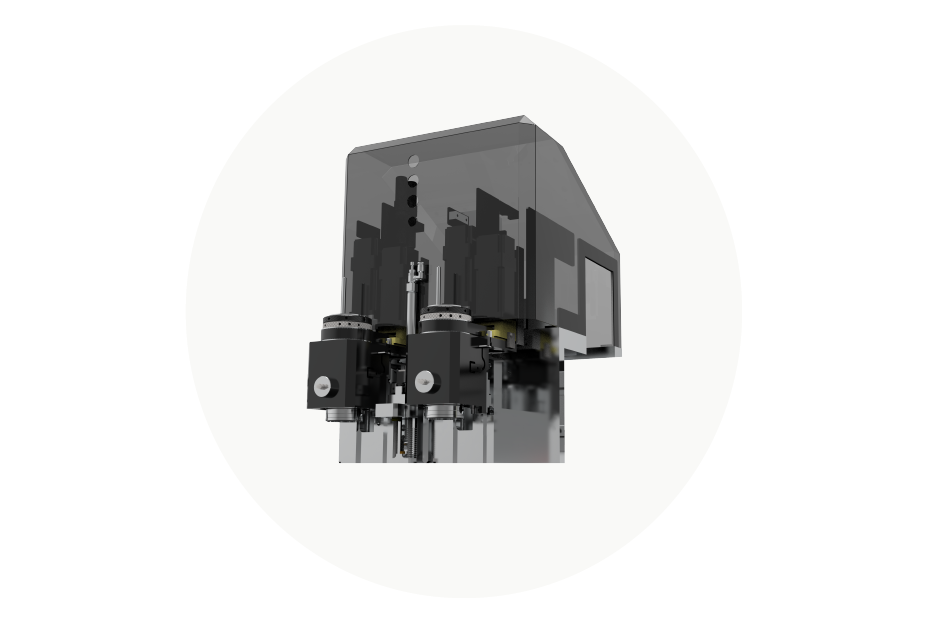

ツール組み合わせヘッド（EOT/POT+PEN+EPT/2本ドリル）

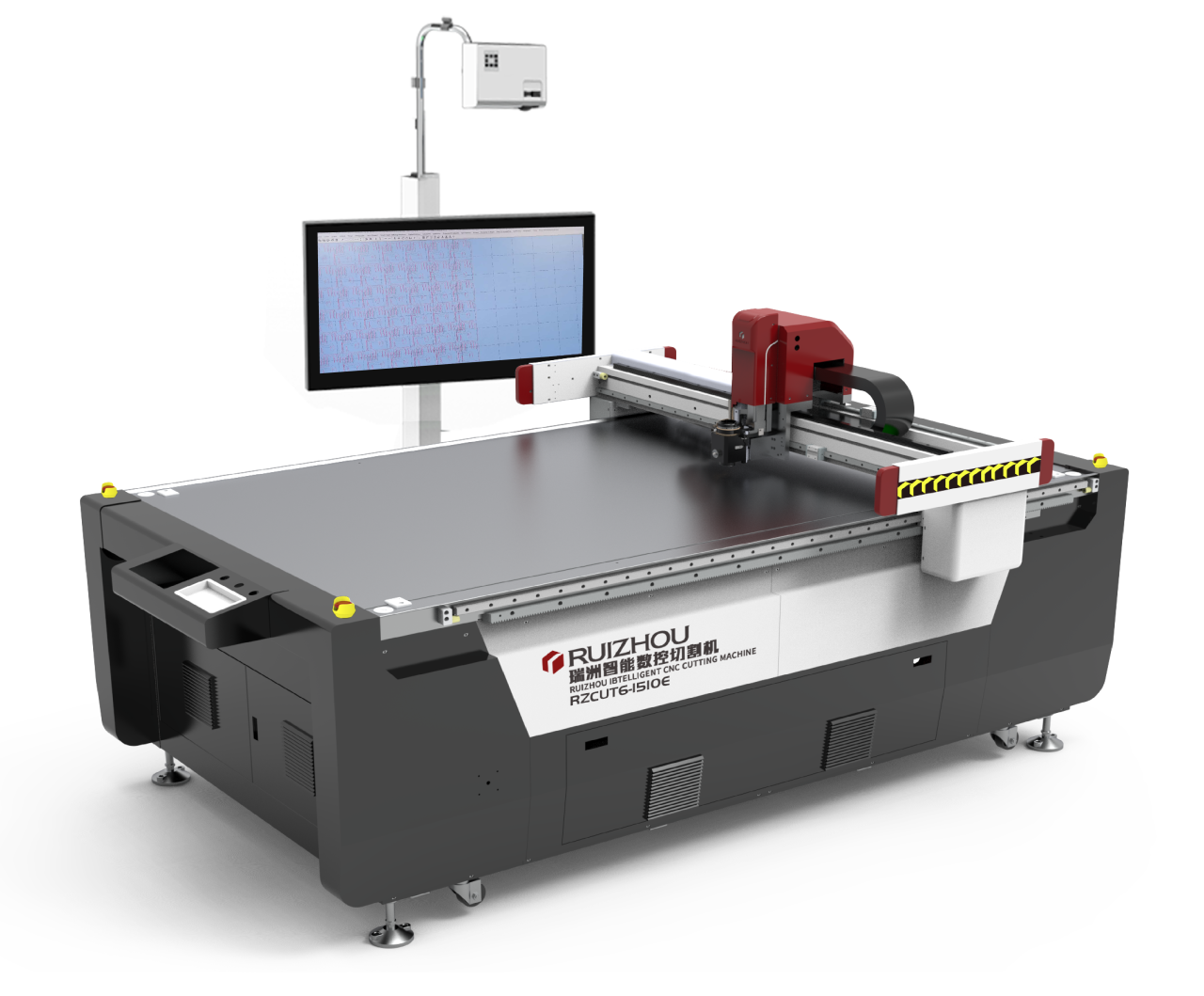

■RZCUT6シリーズ仕様（Specifcation）

機種		1007E	1510E	2516E	3616E-2H
カッティングエリア	幅mm	1,000	1,500	2,500	3,600
カッティングエリア	奥行mm	700	1,000	1,600	1,600
テーブルタイプ		固定	固定/コンベア
カッティング作業面		１			２
ヘッド		１			２
機械サイズ	幅mm	1,920	2,330	3,533	4,860
	奥行mm	1,380	1,610	2,162	2,210
	高さmm	2,050	2,200	2,800	3,200
	重さKg	500	700	900	1,600
電源		三相200Ｖ
消費電力		7.5Kw		15Kw	15Kw
入力エアー圧		0.6～0.8Ｐａ
裁断スピード		100～1,200mm/秒
カット厚み		0.1mm～25mm※
機械精度		0.5mm
データ形式		HPGL,DXF
インターフェイス		Ethernet
撮影用プロジェクター、スタンド付		1式
PC本体+マウス+モニター		１式
EOT/POTツール（選択オプション）		１			２
ドリルツール		２			４
ペンツール/（追加オプション）目打ちツール		１			２
RECAD(パーツ編集）		１式
POWER CUT（パーツ配置）		１式
Azure（機械制御）		１式
