デジタルカッター/包装・サイン業界
デジタルカッター/包装・サイン業界
RZCRT6-E/EFシリーズ
様々なツールを用意し,包装・サイン業界で必要な各種加工を
オールインワンで対応
■多彩なツール
EOTツール/電気振動ツール
中密度な素材の裁断の電気振動ナイフツール
＊細かい外形の裁断に最適
回転：17,800回転/分
ストローク長：１mm
ビーム高さに合わせてEOT長さを20mm、 30mm、40mm延長可能
POTツール/空気振動ツール
8ｍｍのストローク長と空気圧の駆動による空気振動ツール
＊硬い、厚みのある素材に最適
回転：13,５00回転/分
ストローク長：８mm
EPTツール(ドリル電気制御）
穴（ポンチ）を開けるツール
穴直径：0.5ｍｍ～5ｍｍ
PENツール
型紙などへ描画

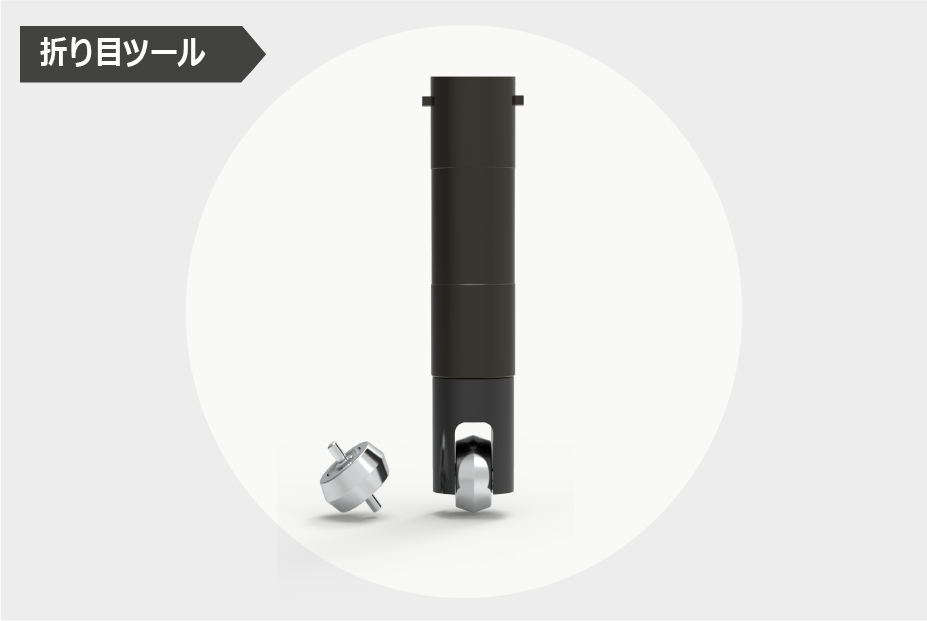

折り目ツール
ローラーにより折筋を加工するツール

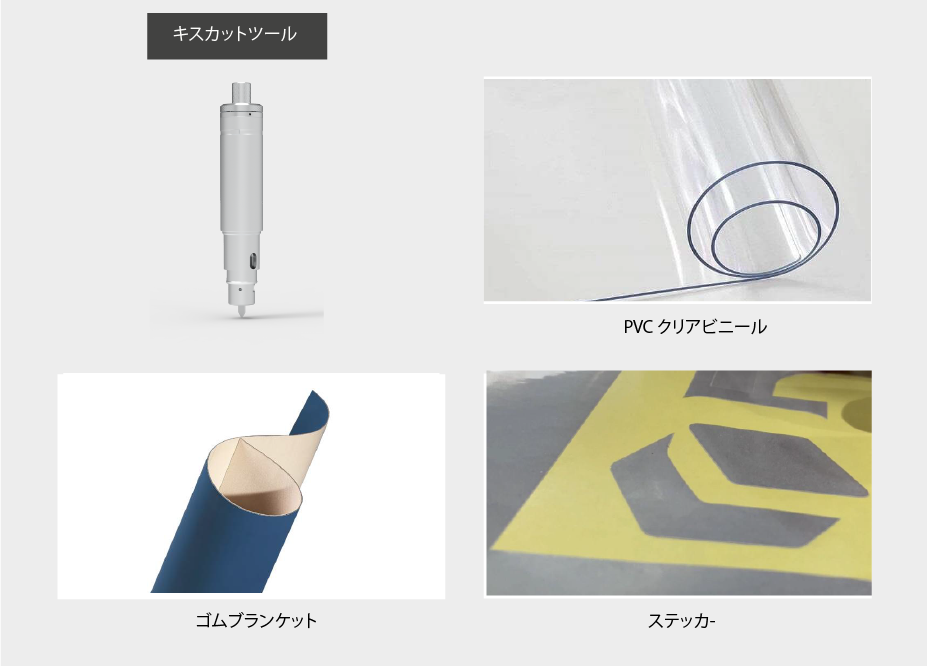

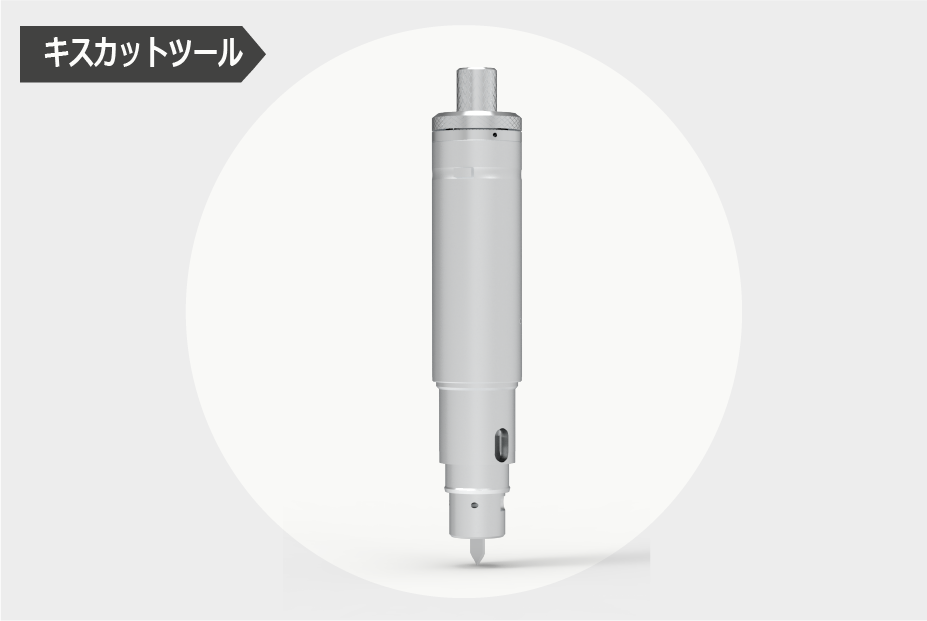

キスカットツール
厚み3mm以下の素材にハーフカット、全カットするツール
＊シールなどのハーフカットに適切なツール

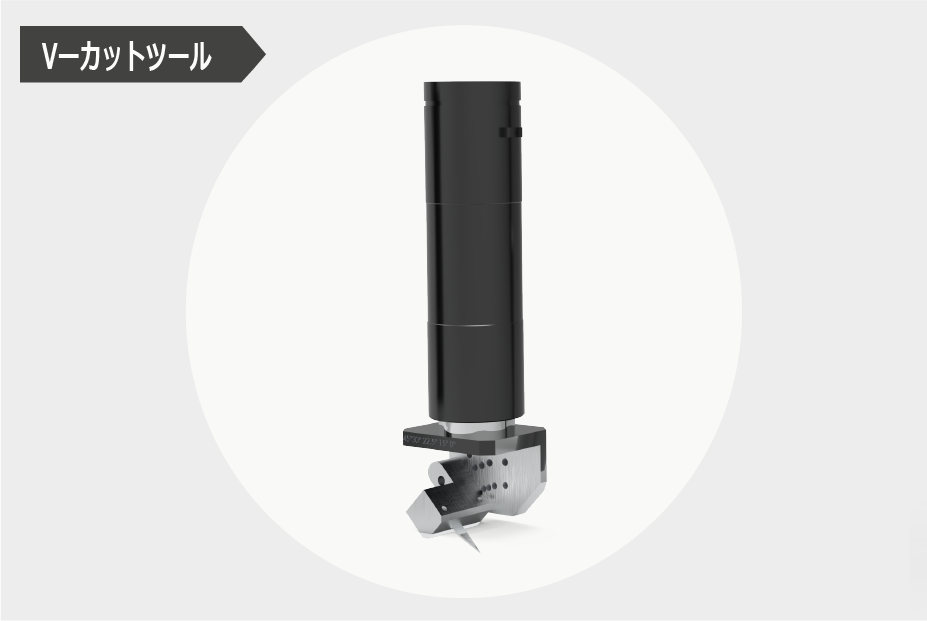

Vーカットツール
V字カットが可能なツール
溝切Vカッター角度：
0度、15度、22.5度、30度45度で調整可能

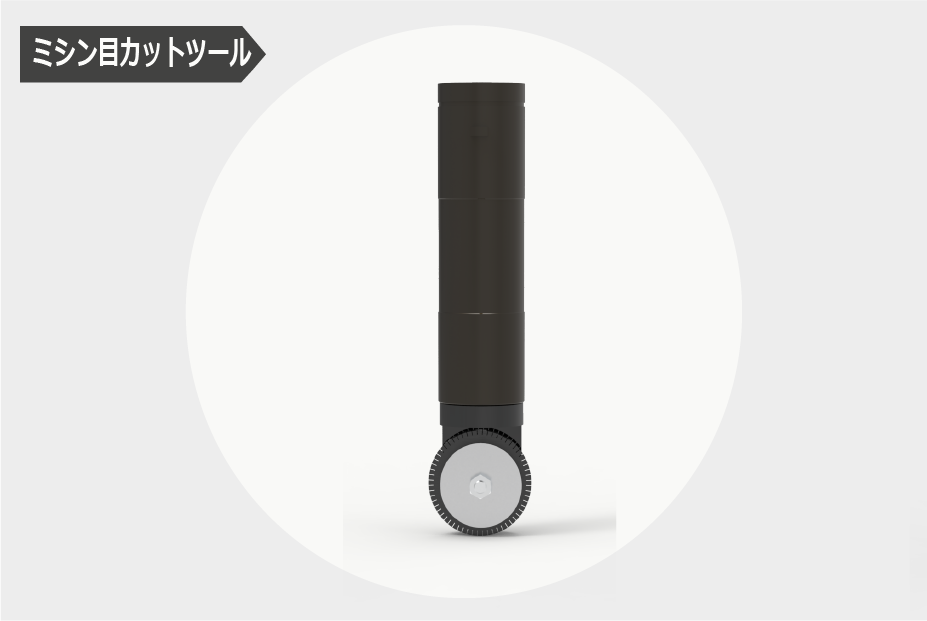

ミシン目カットツール
ミシン目状のカットが可能なツール
＊段ボール、紙,樹脂（ポリプロピレン）素材に
ミシン目をいれることが可能
■裁断・加工サンプル

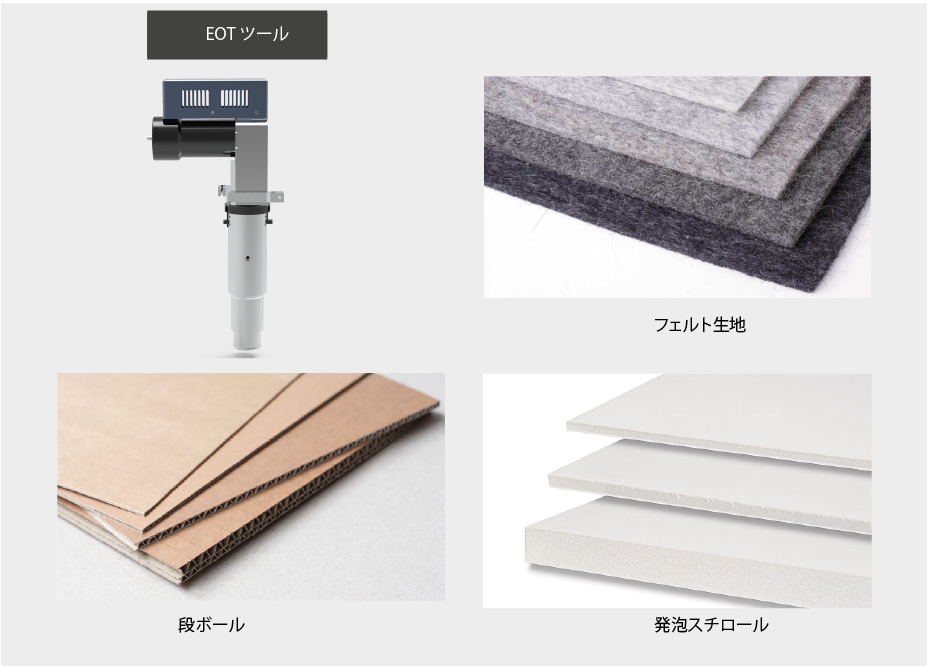

EOTツール/裁断サンプル

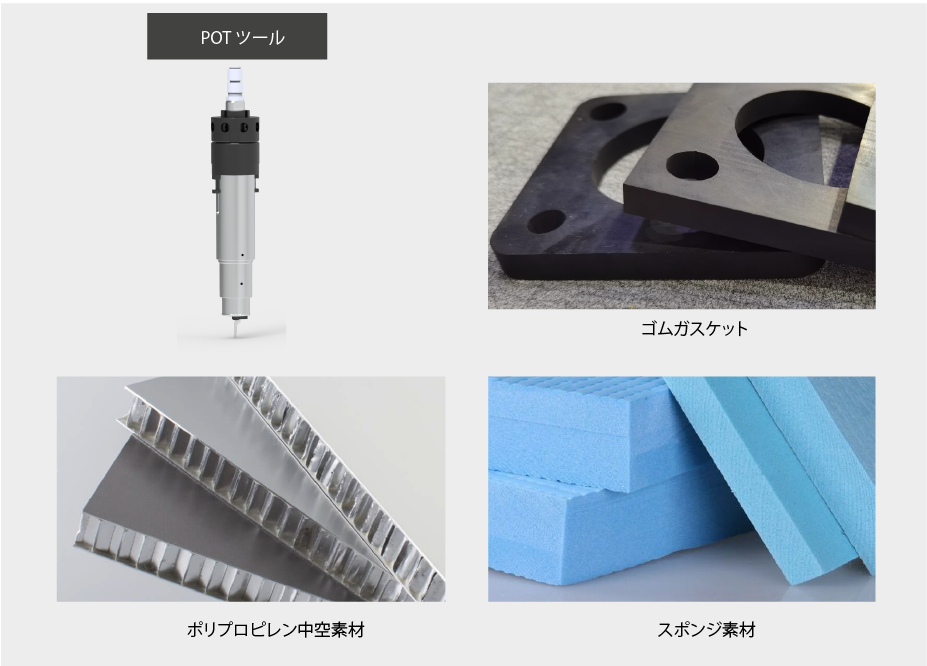

POTツール/裁断サンプル

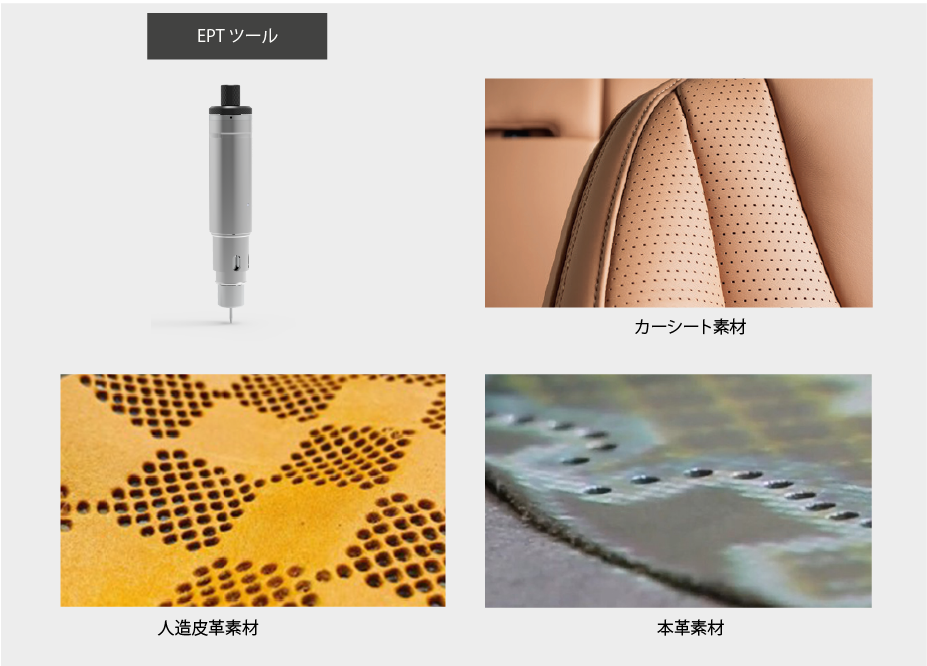

EPTツール/裁断サンプル

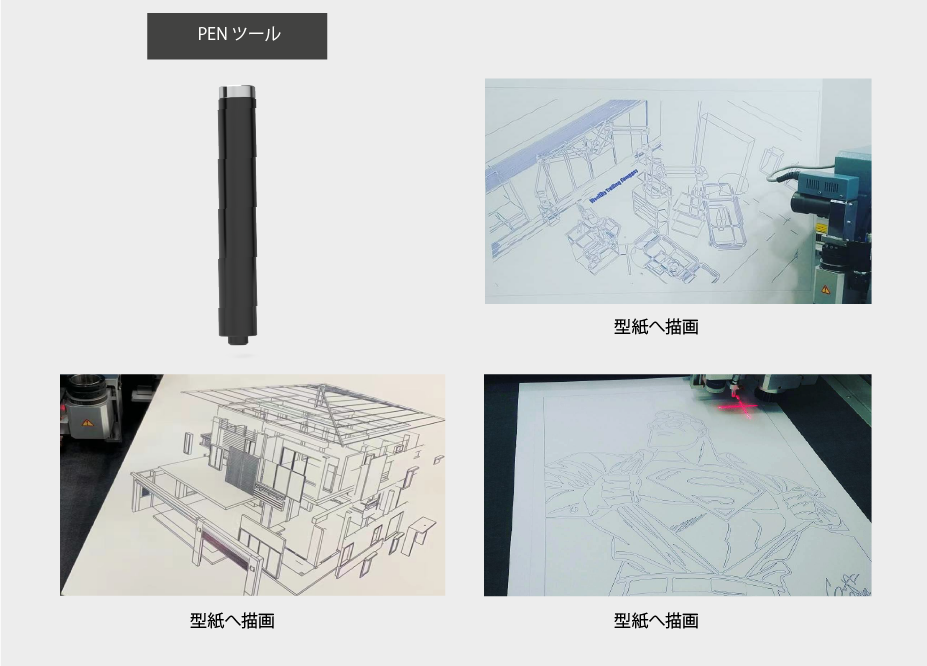

PENツール/裁断サンプル

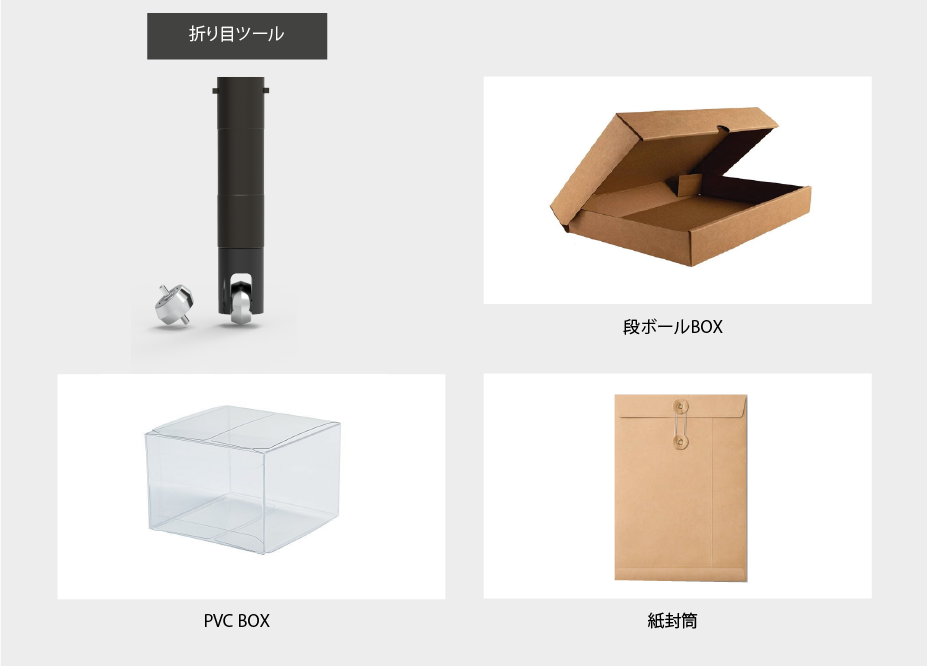

折り目線ツール/裁断サンプル
PENツール/裁断サンプル

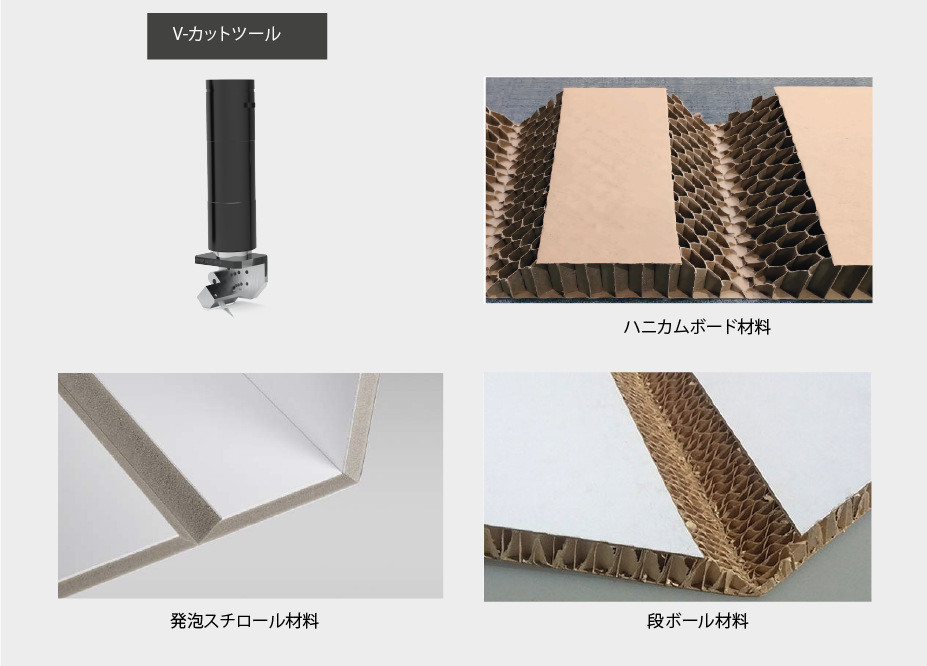

V-カットツール/裁断サンプル

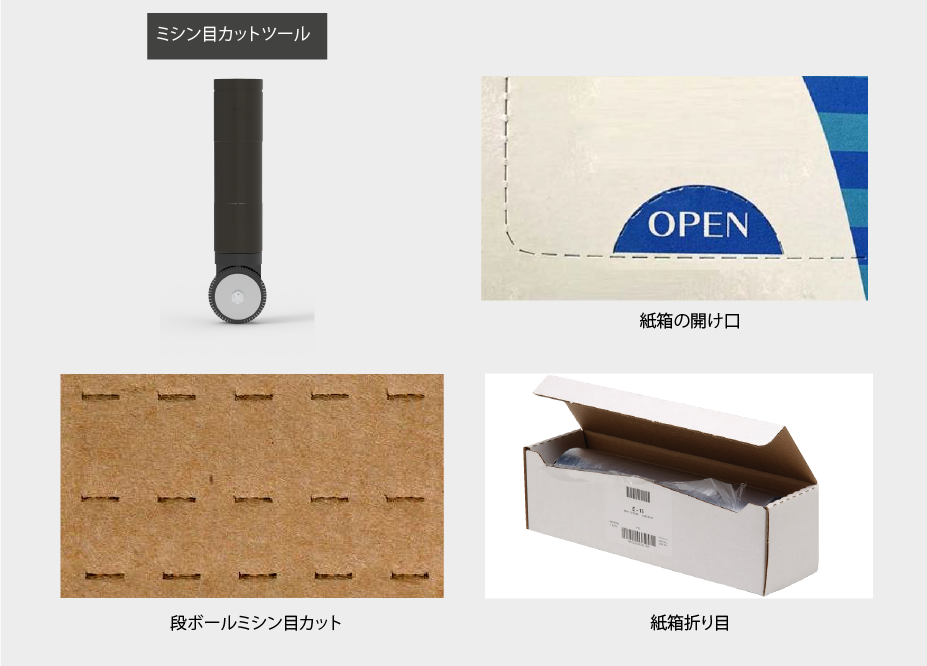

ミシン目カットツール/裁断サンプル
■ヘッドユニット交換システム
標準ヘッド（EOT/POT+PEN)
ツール組み合わせヘッド（EOT/POT+PEN+Milling（溝加工））
ツール組み合わせヘッド（EOT/POT+PEN+EPT/2本ドリル）
様々なテキスタイル、革、ゴムなどの穴開け加工に使用するモジュール
ポンチ直径0.8～5mmに対応
■RZCRT6シリーズ仕様（Specifcation）

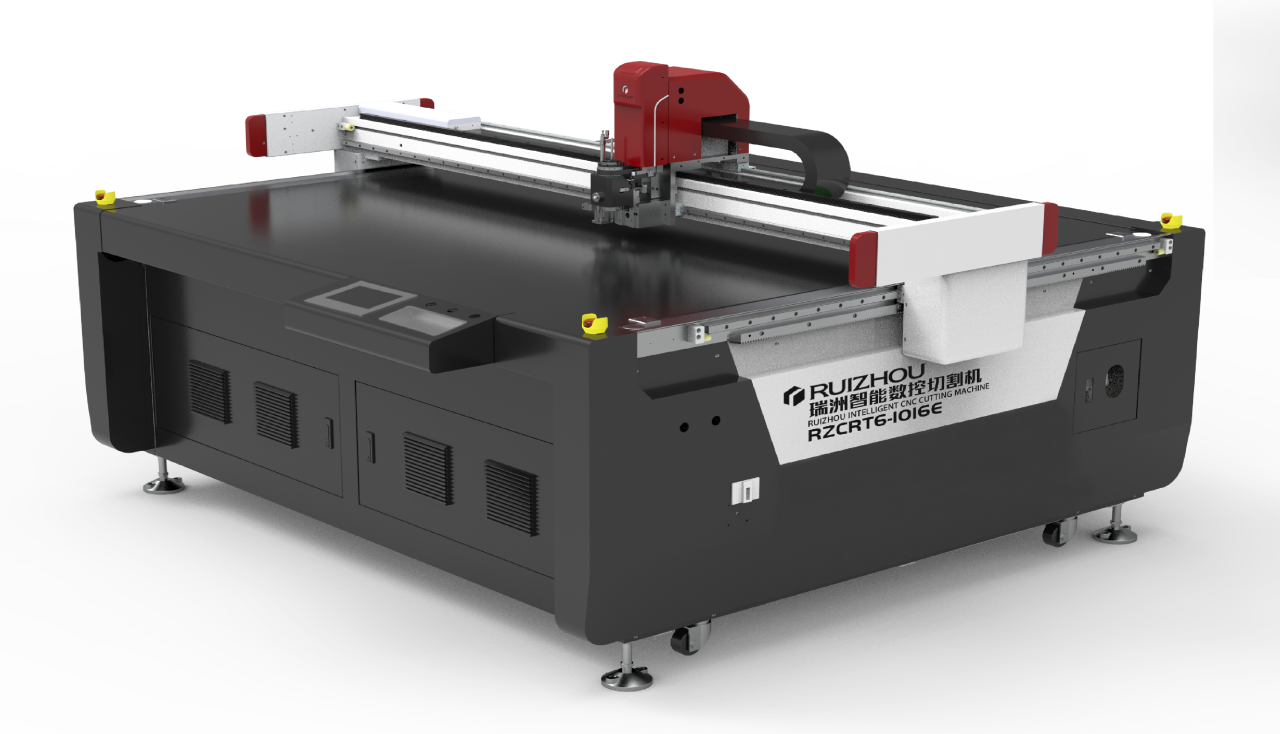

RZCRT6-1016E
・裁断エリア(mm)：
1600（長）×1000（幅）
・機械サイズ（mm）：
2162長×1948幅×1304高
・裁断作業台：固定
・裁断スピード：0～1300mm/秒
・カット厚み：0.1mm～50mm（*）
*標準仕様：0.1mm～25mm
*特注対応：25mm以上
・バキューム：ゾン分けバキューム
・機械精度：0.5mm
・電源：220Ｖ三相
・消費電力：8.5KW
・重さ：650kg

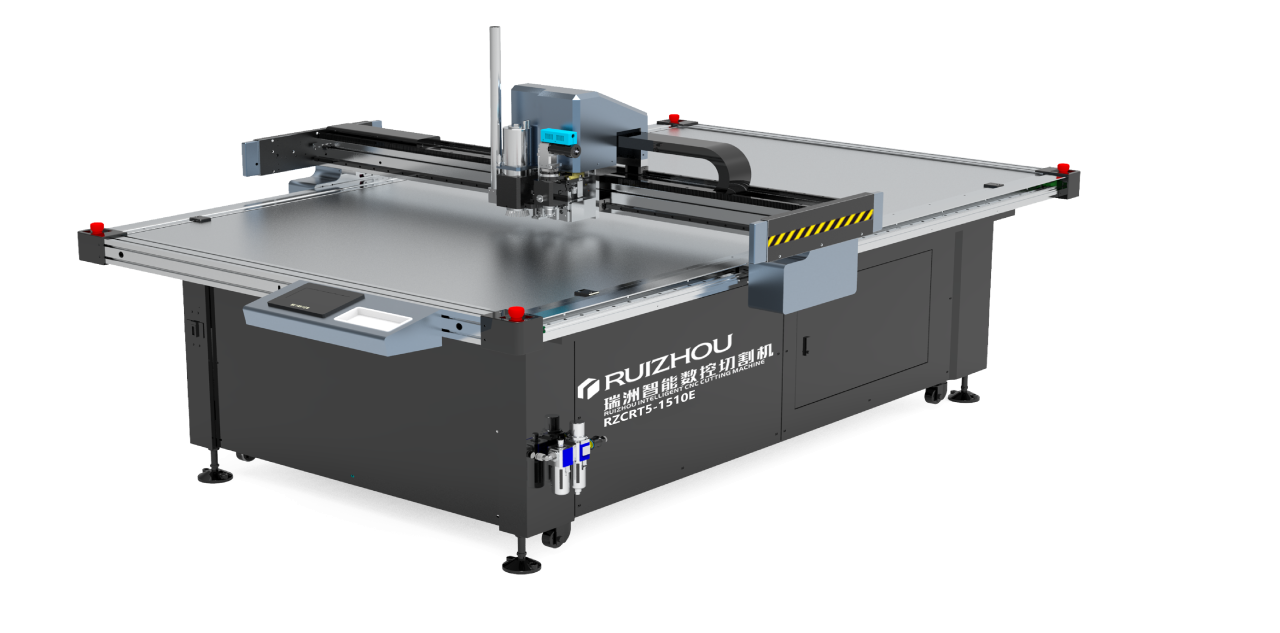

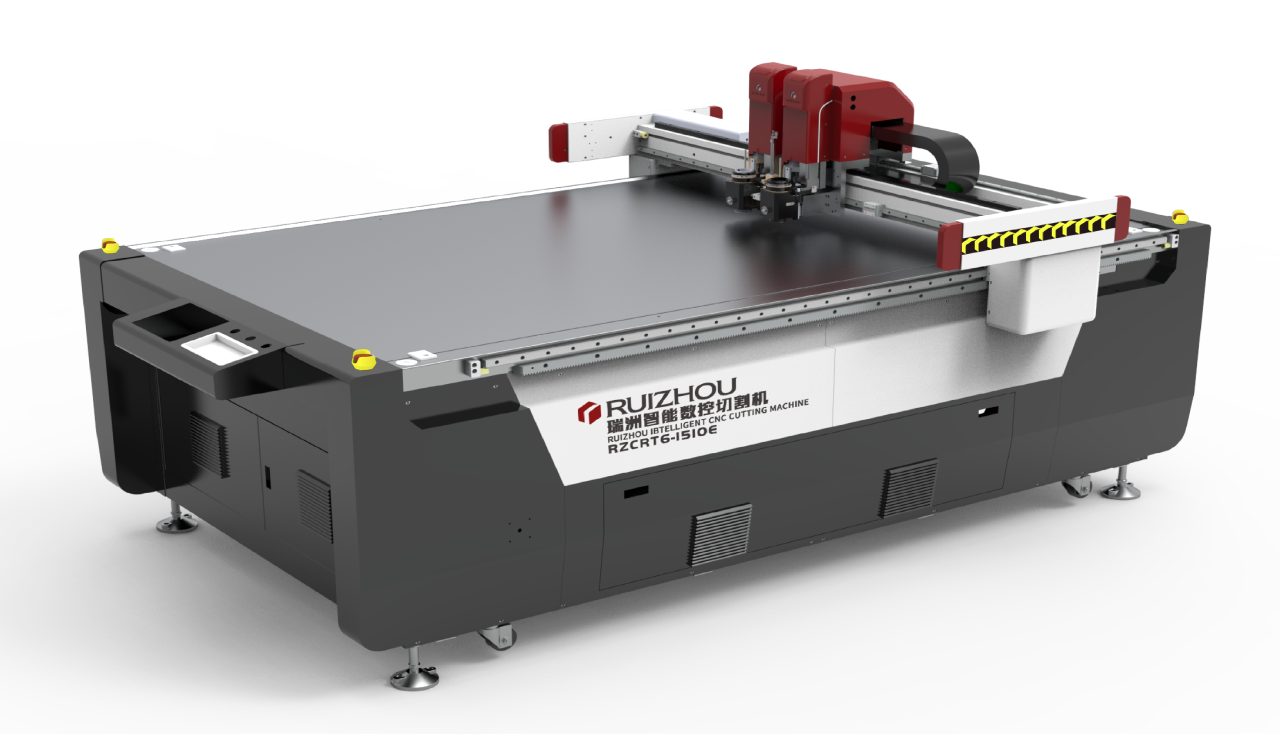

RZCRT6-1510E
・裁断エリア（mm)：
1500（長）×1000（幅）
・機械サイズ（mm）：
2561長×1562幅×1304高
・裁断作業台：固定/コンベア
・裁断スピード：0～1300mm/秒
・カット厚み：0.1mm～50mm(*)
*標準仕様：0.1mm～25mm
*特注対応：25mm以上
・バキューム：ゾン分けバキューム ・機械精度：0.5mm
・電源：220Ｖ三相
・消費電力：6.5KW
・重さ：600kg

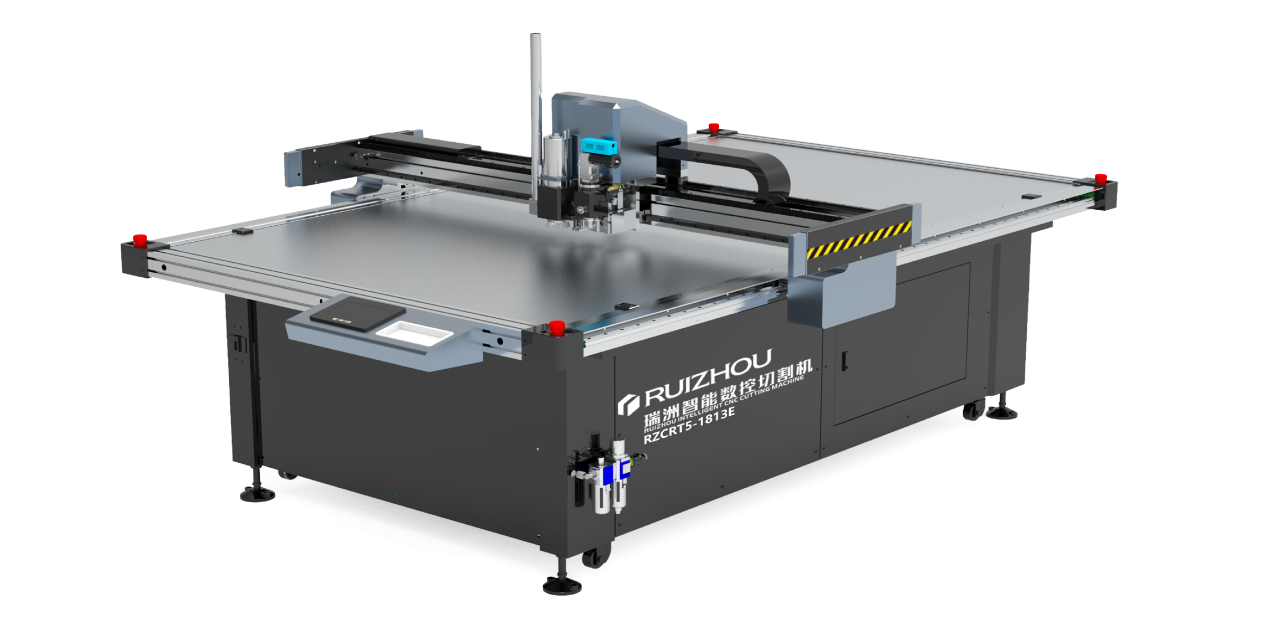

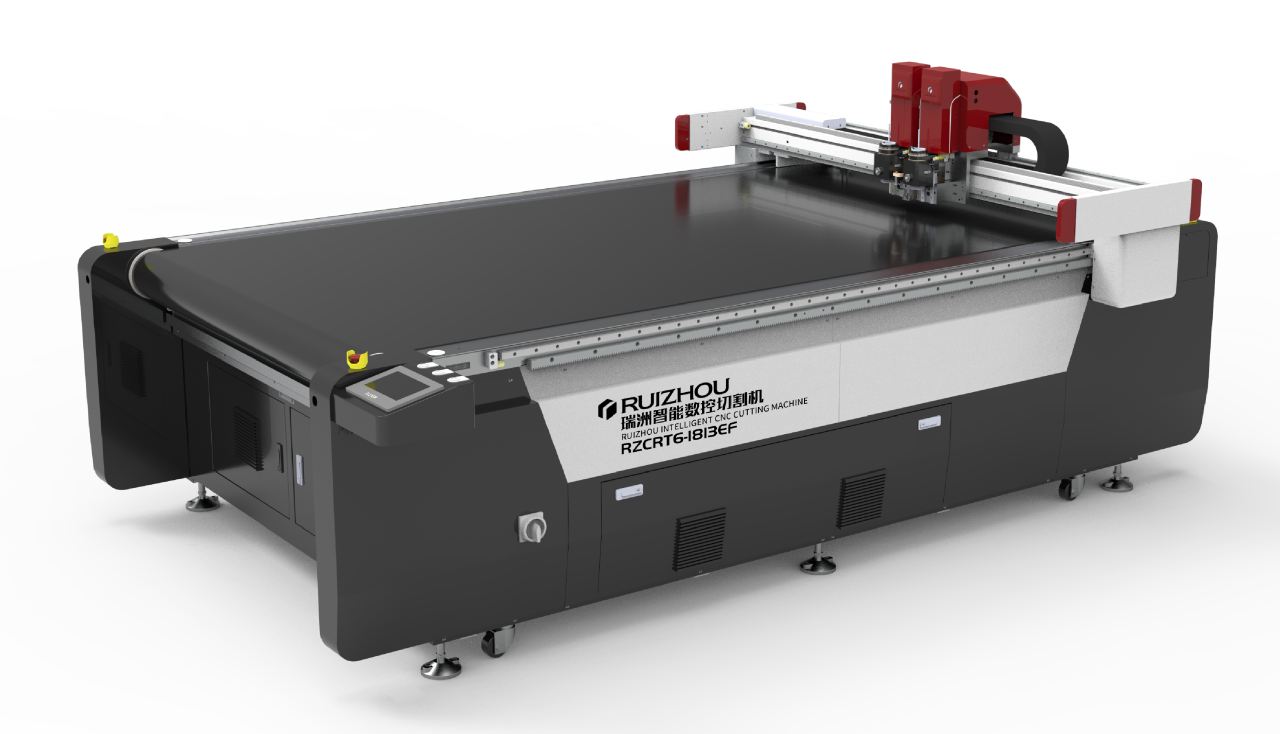

RZCRT6-1813EF
・裁断エリア（mm)：
1800（長）×1300（幅）
・機械サイズ（mm）：
2986長×1969幅×1276高
・裁断作業台：固定/コンベア
・裁断スピード：0～1300mm/秒
・カット厚み：0.1mm～50mm(*)
*標準仕様：0.1mm～25mm
*特注対応：25mm以上
・バキューム：ゾン分けバキューム ・機械精度：0.5mm
・電源：220Ｖ三相
・消費電力：8.5KW
・重さ：800kg

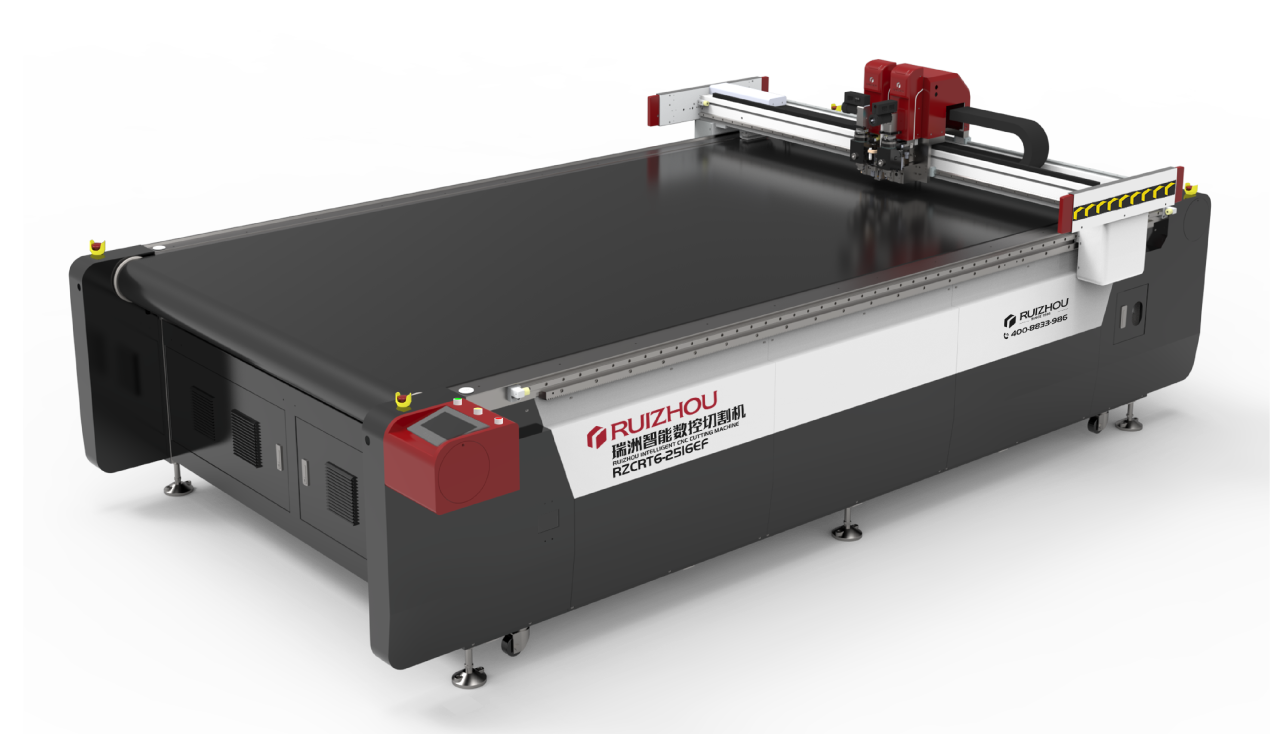

RZCRT6-2516EF
・裁断エリア（mm)：
2500(長）×1600（幅）
・機械サイズ（mm）：
3686長×2272幅×1305高
・裁断作業台：固定/コンベア
・裁断スピード：0～1300mm/秒
・カット厚み：0.1mm～50mm(*)
*標準仕様：0.1mm～25mm
・バキューム：ゾン分けバキューム *特注対応：25mm以上
・機械精度：0.5mm
・電源：220Ｖ三相
・消費電力：10KW
・重さ：930kg
■RZCRT6シリーズテーブルサイズ
| RZCRTシリーズ（巾ｍｍ×奥行ｍｍ） | 固定式 | コンベア式 | ||||
|---|---|---|---|---|---|---|
| 裁断エリア | 1面 | 2面 | 1面 | 2面 | ||
| ヘッド | １ヘッド | １ヘッド | ２ヘッド | １ヘッド | ２ヘッド | １ヘッド |

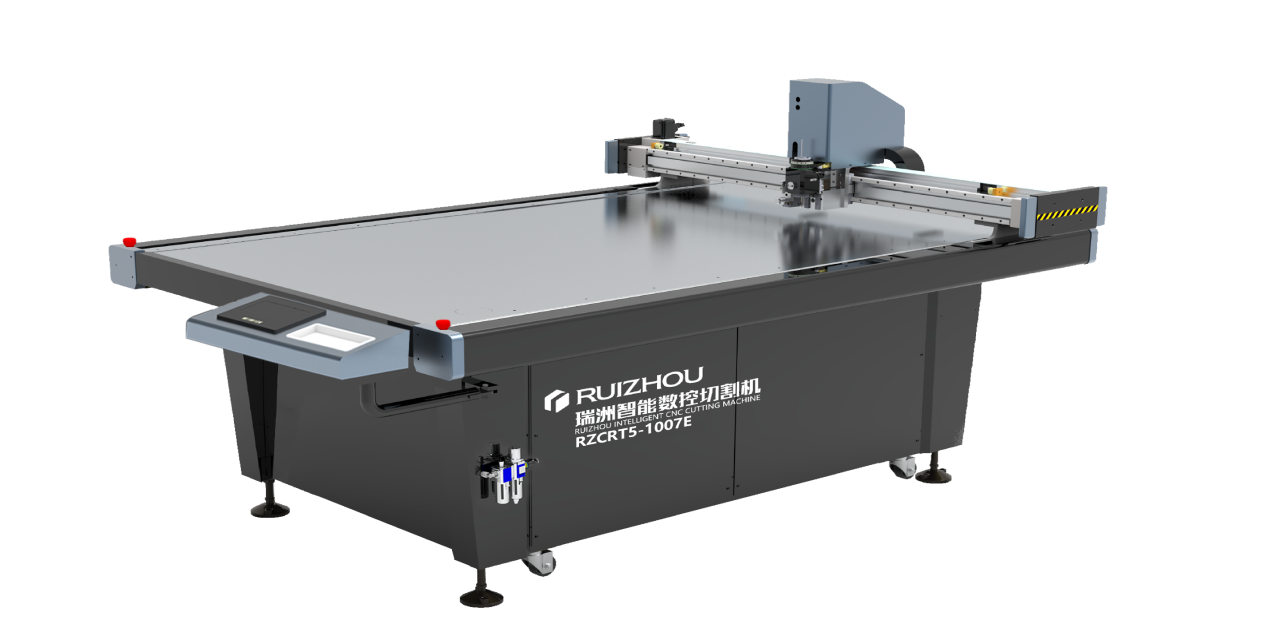

| 1,000×700 | ✓ | ✓ | × | ✓ | × | × |
| 1,000×1600 | ✓ | ✓ | × | ✓ | × | × |
| 1,500×1,000 | ✓ | ✓ | × | ✓ | × | × |
| 1,800×1,300 | ✓ | ✓ | × | ✓ | × | × |
| 2,500×1,300 | ✓ | ✓ | × | ✓ | × | × |
| 2,500×1,600 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 2,500×1,800 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 3,000×1,600 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 3,000×1,800 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 3,600×1,600 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 3,600×2,500 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
| 6,000×1,600 | ✓ | ✓ | ✓ | ✓ | ✓ | × |
