CAD用入出力機器
INPUT DEVICE

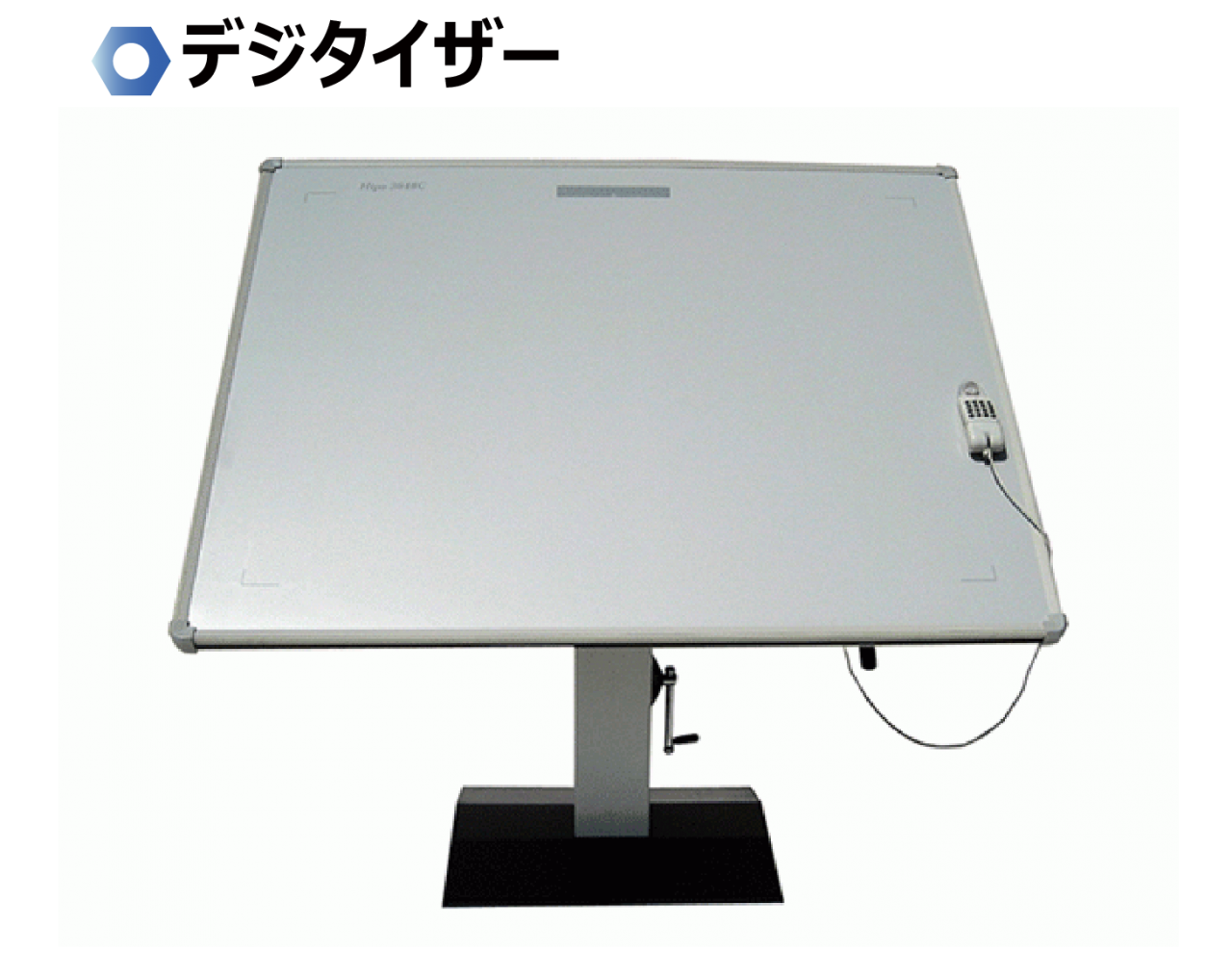

HIPOデジタイザー | ||
サイズ（㎜） | A0 | A00 |
読み取り方式 | 電磁誘導式 | |
解像度 | ±0.127㎜ | |
インターフェース | RS-232 | |
電源仕様 | AC110V 50/60Hz | |
コントローラ | 16キーカーソル | |

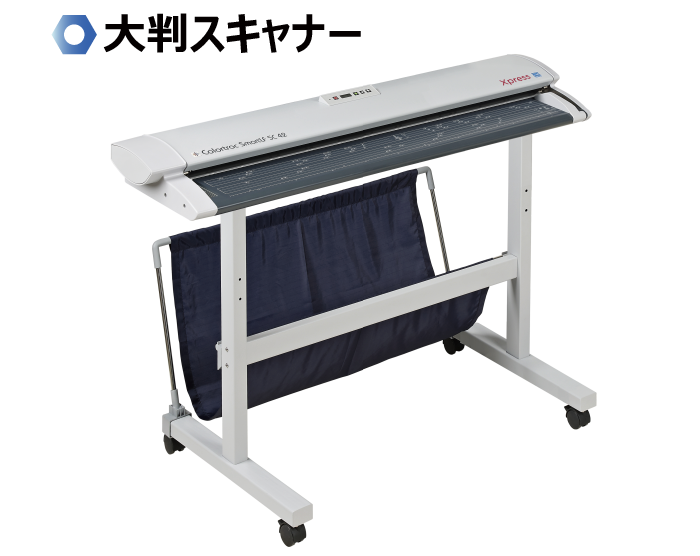

Smart LF SC36Xpress | ||
サイズ | A0 | |
読み取り幅 | 最大91.4㎝（36inch） | |
精度 | ±0.1％,±0.1 pixel | |
インターフェース | 超高速USB3.0 | |
対応OS | Win8.1,10(32bit/64bit） | |
給紙/排紙 | 給紙：前方/排紙 後方/リターンガイド （オプション）高速前方排紙 | |
定格電源 | AC100～240V自動感知±10％ 50/60Hz、53w以下（スキャン時） | |
外観サイズ（㎝） | W115.0×D38.1×H15.2(スタンド別） | |
重量 | 24㎏(スタンド別） | |
OUTPUT DEVICE
マーカープロッター仕様
最大印刷幅 | 160/183/222㎝ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
ヘッド数 | 1ヘッド/2ヘッド/4ヘッド | ||||||||
インク種類 | インクジェット | ||||||||
インターフェース | USB2.0 | ||||||||
LAN | 標準搭載/オプション | ||||||||
コマンド | HPｰGL/HPｰGL2/ISO/DXF | ||||||||
巻取り装置 | 標準搭載/オプション | ||||||||

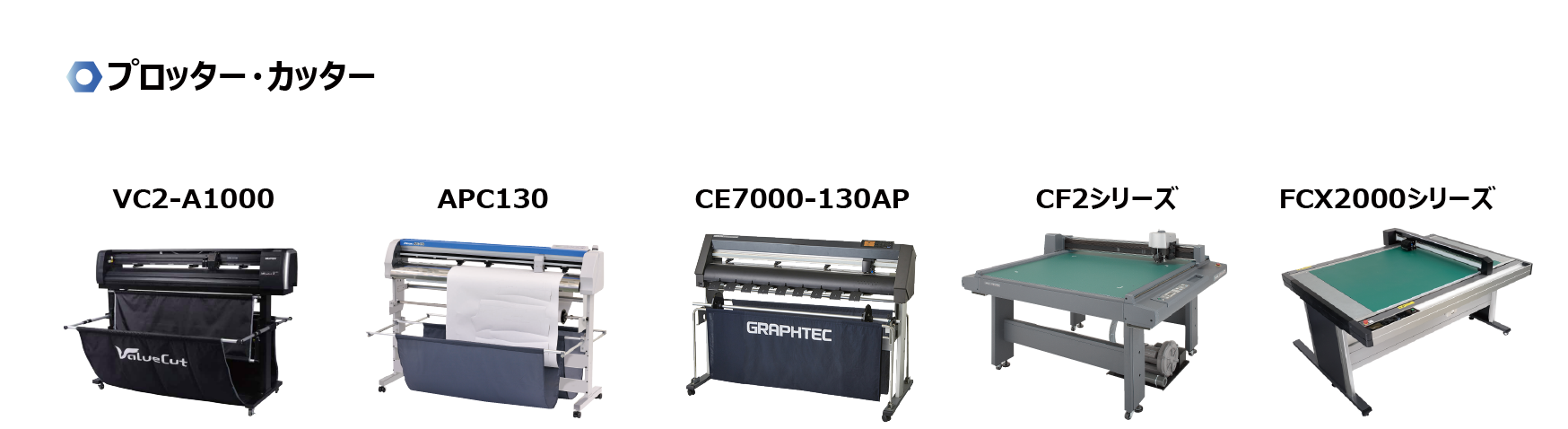

プロッター・カッター仕様
機種 | VC2-A1000 | APC130 | CE7000-130AP | CF2シリーズ | FCX2200シリーズ |
|---|---|---|---|---|---|
有効用紙幅（㎜） | 1,016 | 1,240 | 1,220 |
|
|
最大速度（m/秒） | 1.2 | 0.6 | 0.6 | 0.5 | 0.4 |
精度 | ±0.254mmまたは±0.1％ | ±0.2/3m | ±0.1以下/2m | ±0.1 | ±0.1以下 |
外寸（W×D×H㎜） | 1,614×6,06×1,149 | 1,825×1,000×1,217 | 1,704×1,148×1,215 |
|
|
重量（㎏） | 67 | 75 | 60 | 120～ | 76～ |
ペン種類 | ボールペン | ボールペン | 標準/油性ボールペン | セラミックペン | 標準/ボールペン |
水性ファイバーペン | 油性（水性）ボールペン | 水性ファイバーペン | |||
コマンド種類 | HP-GL,HP-GL/2 | HP-GL | HP-GL,GP-GL | HP-GL | HP-GL,GP-GL |
インターフェイス | Ethnet | --- | Ethnet | --- | Ethnet |
USB2.0、RS232-C | |||||
